Από την πηγή φωτός στην ποιότητα της εικόνας: Ο οπίσθιος φωτισμός είναι ο πραγματικός "παρασκηνιακός ήρωας" της μονάδας LCD.

Όταν οι άνθρωποι μιλούν για οθόνες LCD, το πρώτο πράγμα που έρχεται στο μυαλό είναι συχνά απλώς «η οθόνη». Αλλά μια πλήρης μονάδα υγρών κρυστάλλων (LCM) είναι πολύ περισσότερα από ένα απλό πάνελ υγρών κρυστάλλων. Ενσωματώνει IC προγραμμάτων οδήγησης, ένα PCB και ένα συχνά παραβλέπεται αλλά κρίσιμο στοιχείο: τον οπίσθιο φωτισμό.

Backlight: Η «ελαφριά μηχανή» που βρίσκεται πίσω από την οθόνη

Το ίδιο το υλικό υγρών κρυστάλλων δεν εκπέμπει φως. Λειτουργεί περισσότερο σαν μια «βαλβίδα φωτός», που βασίζεται στο σύστημα οπίσθιου φωτισμού για να παρέχει φωτισμό προτού μπορέσει να εμφανίσει μια εικόνα. Το βασικό καθήκον ενός οπίσθιου φωτισμού είναι να μετατρέψει μια σημειακή ή γραμμική πηγή φωτός σε μια εξαιρετικά ομοιόμορφη πηγή φωτός επιφάνειας.

Φωτεινότητα, ομοιομορφία, θερμοκρασία χρώματος, κατανάλωση ενέργειας — κάθε πτυχή της εμπειρίας θέασης που παρατηρείτε με μια ματιά υποστηρίζεται από τεχνολογία οπίσθιου φωτισμού.

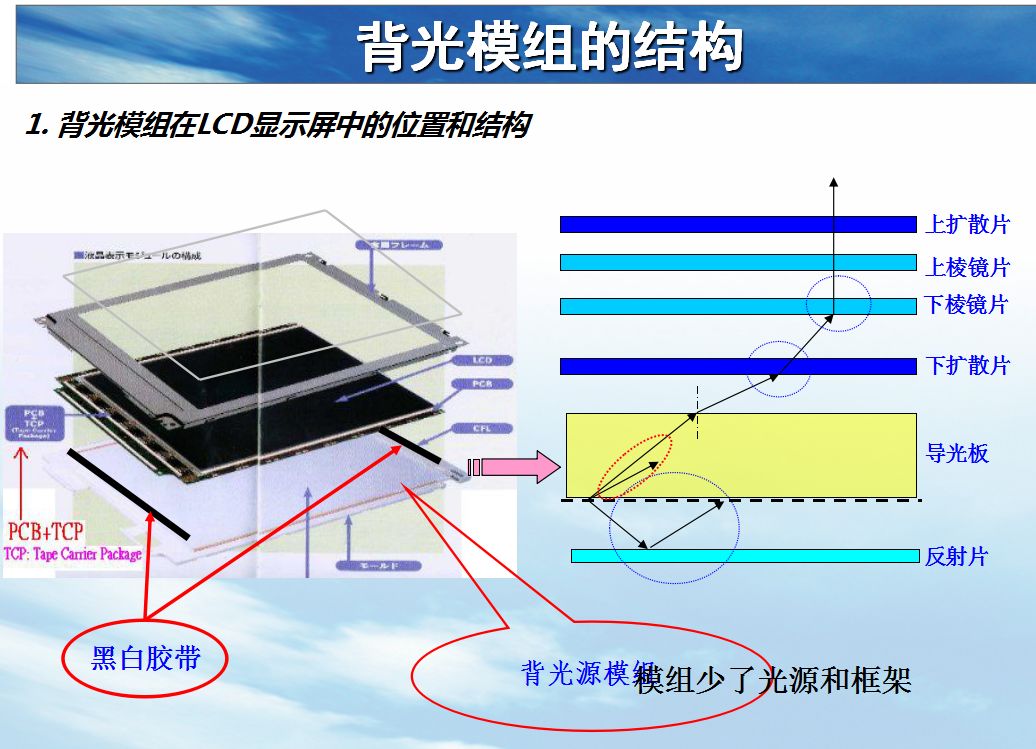

Αποσυναρμολόγηση του οπίσθιου φωτισμού: Ένα σύνολο ακριβών οπτικών συστημάτων

Ο οπίσθιος φωτισμός υψηλής απόδοσης είναι το αποτέλεσμα της προηγμένης επιστήμης των υλικών και της οπτικής μηχανικής ακριβείας. Τα βασικά συστατικά του περιλαμβάνουν:

Πηγή φωτός:Η προέλευση του φωτός, που καθορίζει τη βασική θερμοκρασία χρώματος, τη φωτεινότητα και τη διάρκεια ζωής του οπίσθιου φωτισμού.

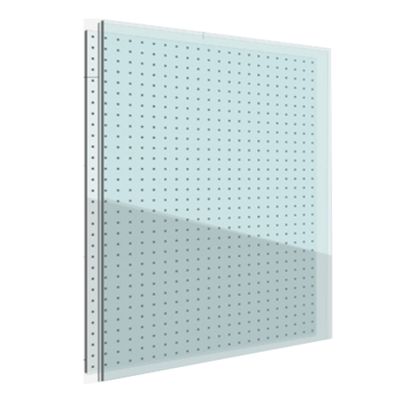

Πλάκα οδηγού φωτός (LGP):Το κλειδί για ομοιόμορφη κατανομή φωτός. Οι μικροδομημένες κουκκίδες στην κάτω επιφάνεια διασκορπίζουν το φως που εισέρχεται από την άκρη σε ολόκληρο το επίπεδο. Οι χυτευμένες κουκκίδες ακριβείας προσφέρουν συνήθως καλύτερη οπτική απόδοση από τις παραδοσιακές τυπωμένες κουκκίδες.

Σετ οπτικών φιλμ:Οι μεμβράνες διάχυσης, οι μεμβράνες ενίσχυσης φωτεινότητας (BEF) και τα ανακλαστικά φύλλα συνεργάζονται για την εξάλειψη των καυτών σημείων, τη βελτίωση της απόδοσης της μετωπικής απόδοσης φωτός και τη διασφάλιση της ομοιομορφίας.

Δομικό πλαίσιο και φωτεινή σανίδα:Παρέχετε σταθερή μηχανική υποστήριξη και αξιόπιστες ηλεκτρικές συνδέσεις.

Ανάλογα με τη δομή, οι οπίσθιοι φωτισμοί χωρίζονται σε δύο κύριες τεχνολογικές διαδρομές:

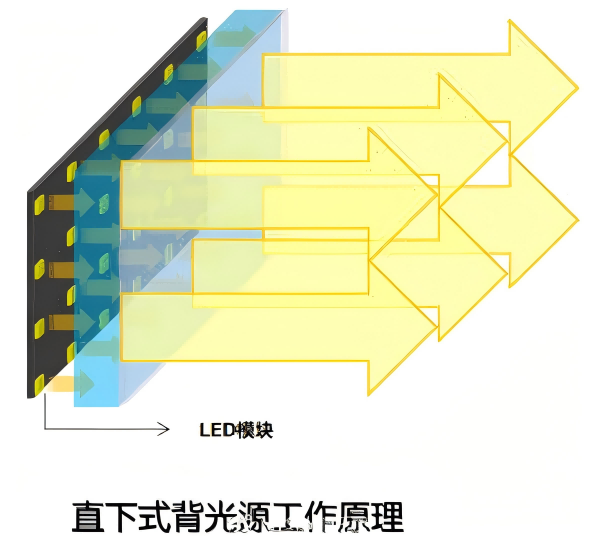

Απευθείας φωτισμός:Οι συστοιχίες LED τοποθετούνται ακριβώς κάτω από την πλάκα οδηγού φωτός για άμεσο φωτισμό. Αυτό προσφέρει υψηλή φωτεινότητα και υποστηρίζει τον τοπικό έλεγχο της φωτεινότητας.

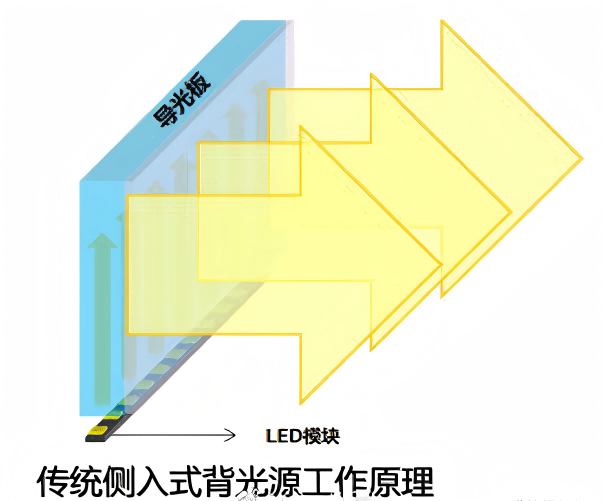

Edge-Lit:Οι ράβδοι φωτός LED είναι τοποθετημένες στα πλάγια της πλάκας οδηγού φωτός. Το φως εισέρχεται από την άκρη και αντανακλάται προς τα εμπρός μέσω της πλάκας, καθιστώντας αυτό το κλειδί για την επίτευξη εξαιρετικά λεπτών σχεδίων.

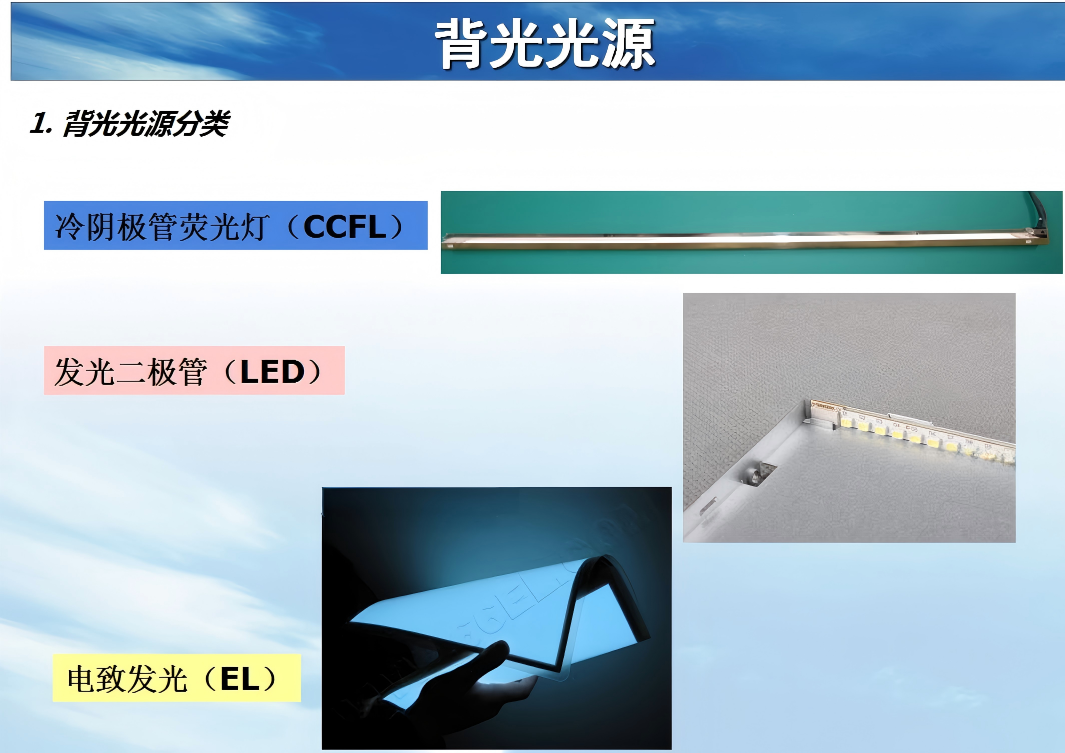

Τρεις τύποι πηγών φωτός, ο καθένας με τα δικά του πλεονεκτήματα.

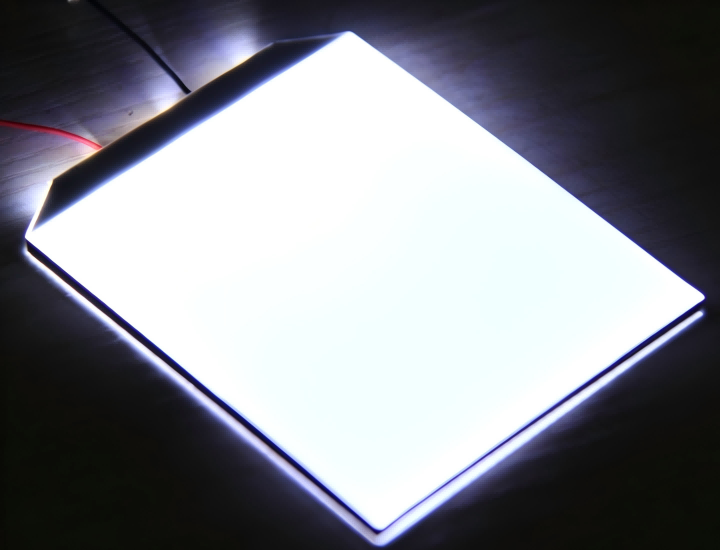

Οπίσθιος φωτισμός LED:Υψηλή φωτεινότητα, μεγάλη διάρκεια ζωής (πάνω από 30.000 ώρες για φωτισμό άκρων), χαμηλή κατανάλωση ενέργειας και λεπτή φόρμα. Είναι η κύρια επιλογή για τα πάντα, από ηλεκτρονικά είδη ευρείας κατανάλωσης έως βιομηχανικές οθόνες.

Οπίσθιος φωτισμός EL (ηλεκτροφωταύγειας):Εξαιρετικά λεπτό, απόλυτα ομοιόμορφο σε όλη την επιφάνεια και εύκαμπτο/κάμπτο. Παραμένει απαραίτητο για προσαρμοσμένες οθόνες LCD και εφαρμογές ευέλικτης οθόνης.

Οπίσθιος φωτισμός CCFL (Λαμπτήρας φθορισμού ψυχρής καθόδου):Αντικαταστάθηκε σε μεγάλο βαθμό από LED σε καταναλωτικά προϊόντα, αλλά εξακολουθεί να είναι πολύτιμο σε ορισμένες επαγγελματικές εφαρμογές οθόνης λόγω του εξαιρετικόυ κορεσμού χρωμάτων και της ομοιομορφίας του.

Τεχνική Περίληψη

Ο οπίσθιος φωτισμός είναι πολύ περισσότερο από ένα απλό στοιχείο φωτισμού. Από την επιλογή υλικού και τον οπτικό σχεδιασμό έως την επιλογή της πηγής φωτός και τη βελτίωση των δομικών διαδικασιών, κάθε λεπτομέρεια συμβάλλει στην τελική απόδοση μιας οθόνης.

Για τους κατασκευαστές που επιδιώκουν οθόνες υψηλής ποιότητας, η βαθιά τεχνογνωσία στην τεχνολογία οπίσθιου φωτισμού είναι το θεμέλιο για τη διαφοροποίηση των προϊόντων, καλύπτοντας τις απαιτήσεις προσαρμοσμένων οθονών LCD υψηλής ποιότητας και διασφαλίζοντας ότι κάθε οθόνη εκπληρώνει την οπτική της υπόσχεση.

Από την πηγή φωτός μέχρι την ποιότητα της εικόνας, ο οπίσθιος φωτισμός είναι ο πραγματικός αφανής ήρωας των μονάδων LCD. Η κατανόηση της τεχνολογίας οπίσθιου φωτισμού είναι, τελικά, η κατανόηση του τι κάνει μια εξαιρετική οθόνη.
