Ολοκληρωμένη ανάλυση της τεχνολογίας μαύρου LCD (Μέρος 1): Δομή και σύνδεση, ξεκλείδωμα του βασικού κώδικα οθόνης

Στον σημερινό κόσμο όπου οι ηλεκτρονικές συσκευές είναι πανταχού παρούσες, οι οθόνες υγρών κρυστάλλων (LCD) χρησιμεύουν ως η βασική διεπαφή για την αλληλεπίδραση ανθρώπου-μηχανής και οι τεχνικές τους δυνατότητες καθορίζουν άμεσα την εμπειρία χρήστη των συσκευών. Από έξυπνα φορητά έως συστήματα βιομηχανικού ελέγχου, από οθόνες αυτοκινήτων έως ηλεκτρονικά είδη ευρείας κατανάλωσης, πίσω από τα προϊόντα LCD σε διαφορετικά σενάρια βρίσκονται σχολαστικά σχεδιασμένα δομικά σχήματα και τεχνολογίες σύνδεσης. Ως επαγγελματίας κατασκευαστής προσαρμοσμένων οθονών LCD και ισχυρό εργοστάσιο οθονών LCD, η CNK είναι μια εξειδικευμένη και εξελιγμένη επιχείρηση υψηλής τεχνολογίας αφιερωμένη στην Ε&Α, την παραγωγή και τις πωλήσεις συσκευών οθόνης και προϊόντων HMI (Human-Machine Interface).

Σήμερα, θα πραγματοποιήσουμε μια εις βάθος ανάλυση των βασικών θεμελιωδών στοιχείων των LCD, βοηθώντας σας να κατανοήσετε την υποκείμενη λογική της τεχνολογίας οθόνης.

I. Δομή προϊόντος: Προσαρμοσμένες λύσεις προβολής

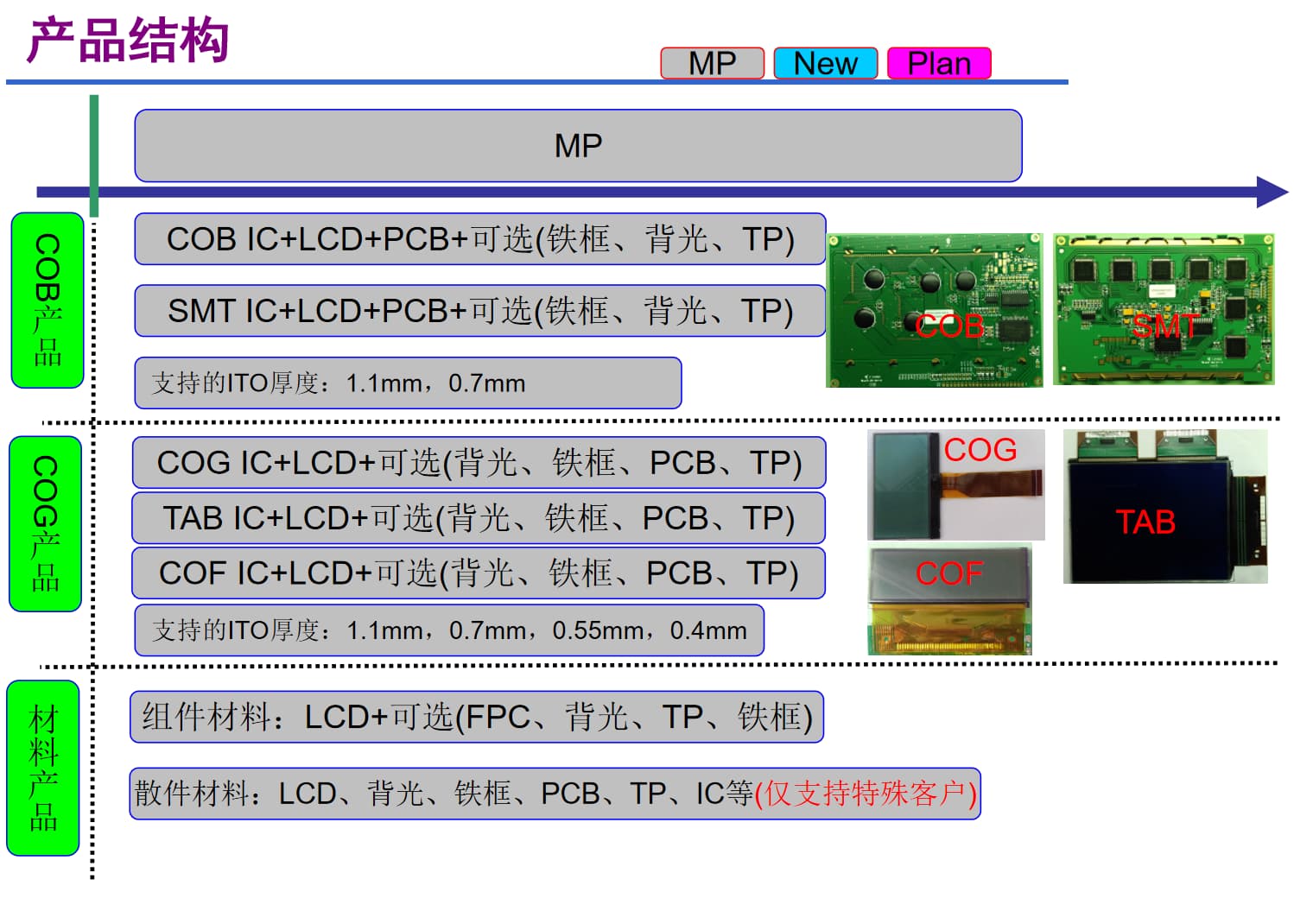

Η δομή προϊόντων των οθονών LCD δεν είναι ενιαία, αλλά προσαρμόζεται σύμφωνα με τα σενάρια εφαρμογών και τις απαιτήσεις απόδοσης. Ως έμπειρη εταιρεία κατασκευής οθονών, τα βασικά προϊόντα της CNK περιλαμβάνουν μονόχρωμες οθόνες LCD και μονόχρωμες μονάδες, μονάδες οθόνης TFT 0,96-15,6 ιντσών, μονάδες OLED και μονάδες αλληλεπίδρασης ανθρώπου-μηχανής HMI. Η δομή προϊόντων της αποτελείται κυρίως από τρεις κατηγορίες βασικών προϊόντων και διάφορα σχήματα παραγώγων:

1. Ολοκληρωμένα προϊόντα: Αποτελεσματικές και σταθερές κύριες επιλογές

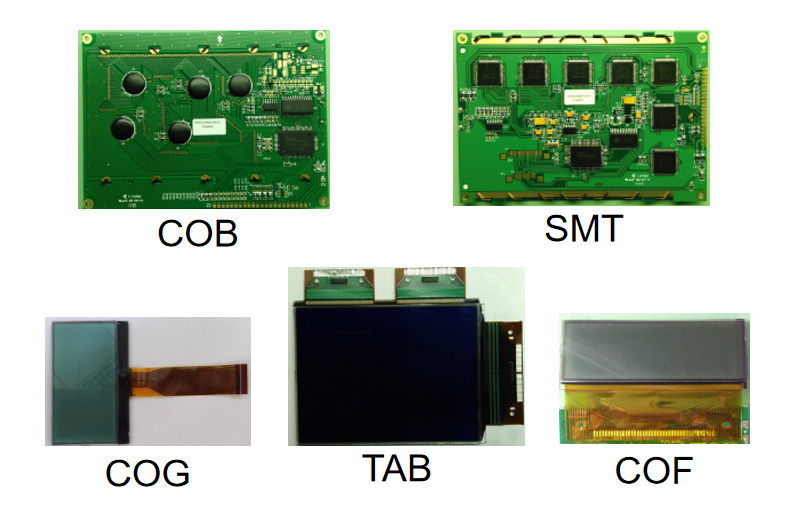

•  Προϊόντα COB: Υιοθετήστε μια βασική αρχιτεκτονική "IC + LCD + PCB" και μπορεί να εξοπλιστεί με προαιρετικά εξαρτήματα όπως σιδερένια πλαίσια, οπίσθιο φωτισμό και TP (Πίνακες αφής). Με υψηλή ενοποίηση και ισχυρή σταθερότητα, χρησιμοποιούνται ευρέως σε σενάρια με αυστηρές απαιτήσεις αξιοπιστίας όπως ο βιομηχανικός έλεγχος και ο εξοπλισμός αυτοκινήτων.
•  Προϊόντα COG:Με βάση το "IC + LCD", υποστηρίζουν ευέλικτη επιλογή αξεσουάρ, όπως οπίσθιο φωτισμό, σιδερένια πλαίσια, PCB και TP. Ενώ διασφαλίζουν την απόδοση, απλοποιούν τη δομική σχεδίαση, καθιστώντας τα κατάλληλα για έξυπνα φορητά, μικρές φορητές συσκευές και άλλα προϊόντα με αυστηρούς περιορισμούς μεγέθους.
•  Προϊόντα SMT/COF/TAB:Συνδυάστε το SMT IC, το COF IC και το TAB IC με LCD αντίστοιχα, μαζί με προαιρετικά αξεσουάρ, καλύπτοντας τις ανάγκες οθόνης μεσαίας έως υψηλής ποιότητας. Μεταξύ αυτών, τα συστήματα COF και TAB υπερέχουν σε προϊόντα στενού πλαισίου και υψηλής ανάλυσης

•  Συστατικά Υλικά:Με επίκεντρο την οθόνη LCD, μπορούν να συνδυαστούν με εξαρτήματα όπως FPC (Flexible Printed Circuits), οπίσθιο φωτισμό, TP και σιδερένια πλαίσια, παρέχοντας στους πελάτες ημι-ενσωματωμένες λύσεις που εξισορροπούν την ευελιξία προσαρμογής και την αποτελεσματικότητα συναρμολόγησης.
• Υλικά ανταλλακτικών:Προσφέρετε ένα πλήρες σετ ανταλλακτικών, όπως LCD, οπίσθιο φωτισμό, σιδερένια πλαίσια, PCB, TP και IC, υποστηρίζοντας μόνο τις εις βάθος ανάγκες προσαρμογής ειδικών πελατών. Αυτό αποδεικνύει πλήρως την ικανότητα ευέλικτης προσαρμογής ενός κατασκευαστή προσαρμοσμένης οθόνης LCD και είναι κατάλληλο για εξειδικευμένα και εξατομικευμένα σενάρια οθόνης.

Αξίζει να σημειωθεί ότι διαφορετικά δομικά σχήματα CNK υποστηρίζουν διαφορετικά πάχη ITO: τα σχήματα COB και SMT υποστηρίζουν πάχη 1,1 mm και 0,7 mm. Τα σχήματα COG, COF και TAB επεκτείνονται περαιτέρω σε 0,55 mm και 0,4 mm. Το λεπτότερο πάχος ITO επιτρέπει τη σμίκρυνση και το ελαφρύ βάρος των συσκευών, αντικατοπτρίζοντας επίσης την εξαιρετική τεχνική ισχύ του εργοστασίου της οθόνης LCD.

II. Μέθοδοι Σύνδεσης: Αποτελεσματική Σχεδίαση «Γέφυρας» μετάδοσης

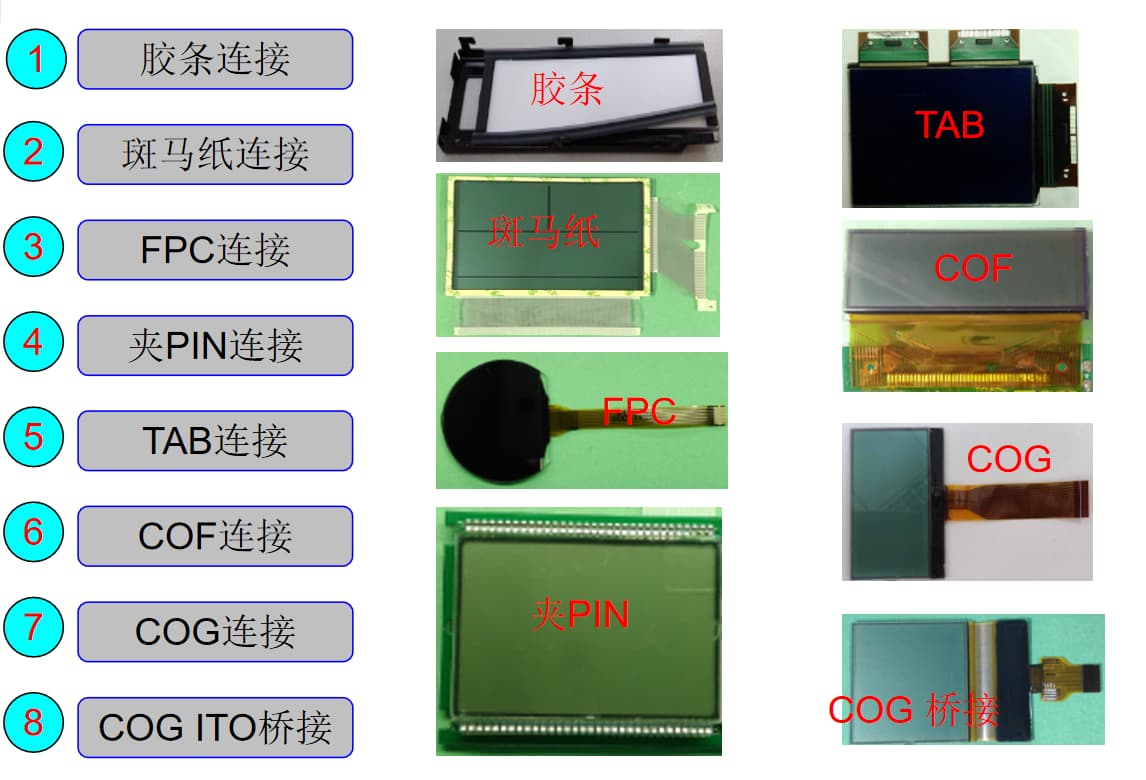

Εάν η δομή του προϊόντος είναι ο "σκελετός" μιας LCD, τότε η μέθοδος σύνδεσης είναι το "αιμοφόρο αγγείο" που διέρχεται από αυτό, επηρεάζοντας άμεσα τη σταθερότητα της μετάδοσης του σήματος και την ευκολία συναρμολόγησης του προϊόντος. Ως επαγγελματική εταιρεία κατασκευής οθονών, η CNK κατέχει 8 κύριες μεθόδους σύνδεσης, καλύπτοντας πλήρως διαφορετικά σενάρια εφαρμογών:

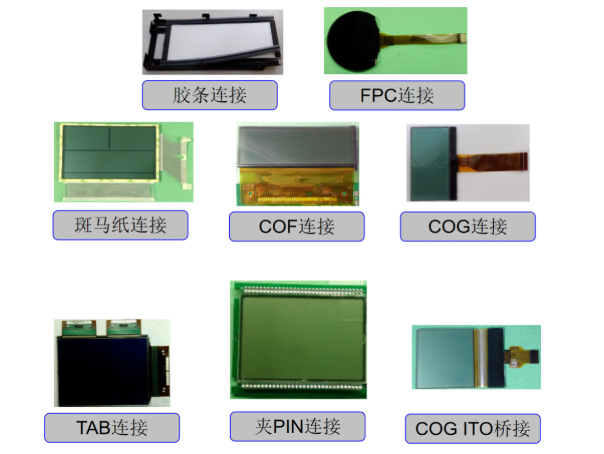

1. Βασικά σχήματα σύνδεσης: Απλό, αξιόπιστο και ελεγχόμενο από το κόστος·

• Σύνδεση λωρίδας καουτσούκ:Εύκολο στη λειτουργία και χαμηλό κόστος, κατάλληλο για συνηθισμένες ηλεκτρονικές συσκευές με χαμηλές απαιτήσεις για σταθερότητα σύνδεσης.
• Σύνδεση χαρτιού Zebra:Με καλή αγωγιμότητα και ευελιξία, προσαρμόζεται σε ελαφρά δομική παραμόρφωση και χρησιμοποιείται συχνά για τη σύνδεση μικρών LCD και PCB.
•  Καρφίτσωμα σύνδεσης κλιπ:Εύκολο στην αποσυναρμολόγηση και βολικό για μετέπειτα συντήρηση, χρησιμοποιείται ευρέως σε εξοπλισμό που απαιτεί συχνό εντοπισμό σφαλμάτων ή αντικατάσταση εξαρτημάτων.

• Σύνδεση FPC:Σε συνδυασμό με εύκαμπτα τυπωμένα κυκλώματα, μπορεί να επιτύχει συνδέσεις σε πολυγωνικούς και στενούς χώρους, καθιστώντας το το προτιμώμενο σχέδιο για έξυπνα wearable, πτυσσόμενες συσκευές και άλλα προϊόντα.
• Σύνδεση TAB:Συνδέει απευθείας το IC του προγράμματος οδήγησης στην οθόνη LCD μέσω TAB (Anisotropic Conductive Film), μειώνοντας τους κόμβους σύνδεσης και βελτιώνοντας την απόδοση και τη σταθερότητα μετάδοσης.
• Σύνδεση COG:Συνδέει άμεσα το IC στο γυάλινο υπόστρωμα της LCD, μειώνοντας σημαντικά το μέγεθος του προϊόντος και βελτιώνοντας την ενσωμάτωση, η οποία είναι η βασική μέθοδος σύνδεσης για φορητές συσκευές υψηλής τεχνολογίας.
• Σύνδεση COF:Το IC συσκευάζεται σε ένα εύκαμπτο φιλμ και στη συνέχεια συνδέεται με την οθόνη LCD, με ευελιξία και υψηλή ενσωμάτωση, προσαρμοσμένο στις ανάγκες οθόνης στενών πλαισίων και υψηλών αναλύσεων.
• Γεφύρωση COG ITO:Ένας ειδικός σχεδιασμός γεφύρωσης βελτιστοποιεί περαιτέρω τη διαδρομή μετάδοσης του σήματος, αποδίδοντας άριστα σε LCD μεγάλου μεγέθους και υψηλής ποιότητας εικόνας.

Βασιζόμενη σε πλούσια δομικά σχήματα και αξιόπιστες τεχνολογίες σύνδεσης, η CNK, ως επιχείρηση υψηλής ποιότητας στον τομέα των οθονών TFT της Κίνας, παρέχει συνεχώς λύσεις υψηλής ποιότητας για διάφορες βιομηχανίες. Στο επόμενο άρθρο, θα συνεχίσουμε να εξερευνούμε την ταξινόμηση τύπων και τους τρόπους εμφάνισης των LCD, οπότε μείνετε συντονισμένοι!
