Ευθυγράμμιση ακριβείας και συναρμολόγηση κυψελών: Ανάλυση διαδικασιών επίστρωσης και τριβής PI στην κατασκευή LCD

Η πλήρης διαδικασία κατασκευής της LCD περιλαμβάνει πάνω από 40 ακριβή βήματα, τα οποία μπορούν να χωριστούν σε πέντε κύρια στάδια: χάραξη σχεδίου ITO, σχηματισμός στρώματος ευθυγράμμισης (επικάλυψη και τρίψιμο PI), συναρμολόγηση κυψελών, πλήρωση και κοπή υγρών κρυστάλλων και τελική επιθεώρηση και συσκευασία. Μεταξύ αυτών, η επίστρωση PI, το τρίψιμο ευθυγράμμισης και οι διαδικασίες συναρμολόγησης κυψελών χρησιμεύουν ως βασικά στοιχεία της πρόσοψης, παίζοντας αποφασιστικό ρόλο στην κατασκευή οθονών LCD και επηρεάζοντας άμεσα την απόδοση της οθόνης.

PI Coating: Δημιουργία του θεμελίου για μοριακή ευθυγράμμιση

Η εφαρμογή του στρώματος ευθυγράμμισης στην επιφάνεια του υποστρώματος είναι το πρώτο κρίσιμο βήμα στην κατασκευή μονάδων LCD. Χρησιμοποιώντας τεχνολογία επιλεκτικής επικάλυψης ακριβείας, το πολυιμίδιο (PI) εφαρμόζεται ομοιόμορφα στο γυαλί ITO, ακολουθούμενο από μια αυστηρά ελεγχόμενη από τη θερμοκρασία διαδικασία σκλήρυνσης για να σχηματιστεί ένα σταθερό στρώμα ευθυγράμμισης. Λόγω της εξαιρετικής χημικής του σταθερότητας, της υψηλής αντοχής μόνωσης και της αντοχής σε υψηλή θερμοκρασία, το υλικό PI εξασφαλίζει μακροπρόθεσμη αξιοπιστία της οθόνης LCD. Η ακρίβεια αυτής της διαδικασίας επηρεάζει άμεσα την ποιότητα ευθυγράμμισης των μορίων υγρών κρυστάλλων στα επόμενα βήματα, αποτελώντας τη βάση για την επίτευξη εμφάνισης υψηλής απόδοσης.

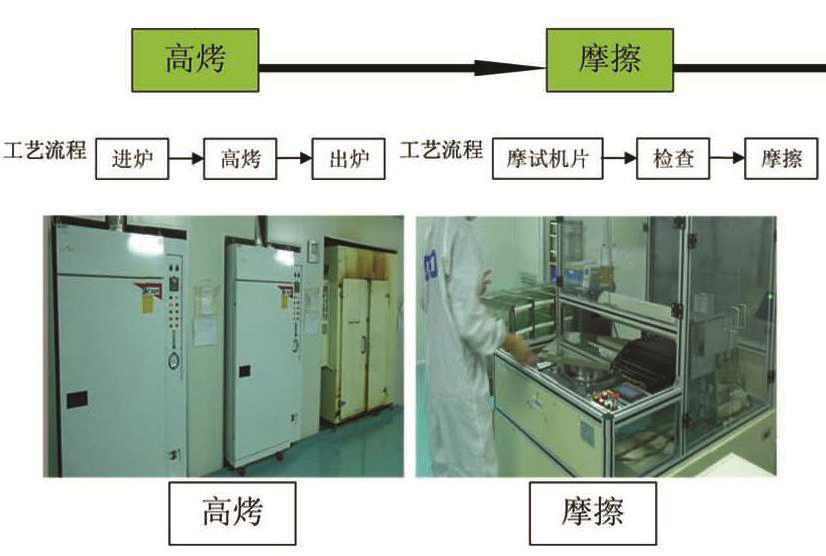

Alignment Rubbing: Precision Control of Microstructures

Η διαδικασία τριβής ευθυγράμμισης περιλαμβάνει τη χρήση εξειδικευμένου υφάσματος βελούδου για το τρίψιμο της επιφάνειας του στρώματος PI προς μια συγκεκριμένη κατεύθυνση, δημιουργώντας ομοιόμορφες μικροσκοπικές αυλακώσεις. Αυτές οι αυλακώσεις νανοκλίμακας οδηγούν τα μόρια υγρών κρυστάλλων να ευθυγραμμιστούν σε μια προκαθορισμένη κατεύθυνση, καθορίζοντας έτσι τα χαρακτηριστικά γωνίας θέασης της οθόνης LCD. Είναι σημαντικό να σημειωθεί ότι ενώ η κατεύθυνση τριβής καθορίζει την κατεύθυνση της γωνίας θέασης, δεν επηρεάζει το εύρος της γωνίας θέασης. Ως επαγγελματίες κατασκευαστές οθονών LCD, διασφαλίζουμε ότι κάθε προσαρμοσμένη οθόνη LCD επιτυγχάνει την επιθυμητή οπτική απόδοση μέσω ακριβούς ελέγχου της γωνίας τριβής και της πίεσης.

Συναρμολόγηση κυψέλης: Κατασκευή μιας σταθερής μονάδας οθόνης

Η διαδικασία συναρμολόγησης κυψελών περιλαμβάνει τρία βασικά βήματα:

Sealant Printing: Ακριβής εφαρμογή στεγανοποιητικού με χρήση τεχνολογίας μεταξοτυπίας για να σχηματιστεί μια σφραγισμένη δομή.

Spacer Spray: Ομοιόμορφη κατανομή των διαχωριστικών υλικών για τον ακριβή έλεγχο της ανοχής κενού κελιών.

Συναρμολόγηση και ωρίμανση: Μόνιμη συγκόλληση άνω και κάτω υποστρωμάτων μέσω σκλήρυνσης σε υψηλή θερμοκρασία.

Αυτή η σειρά διεργασιών κατασκευάζει έναν σταθερό χώρο συγκράτησης για τα μόρια υγρών κρυστάλλων, όπου η ακρίβεια επεξεργασίας επηρεάζει άμεσα την ομοιομορφία της οθόνης και τη διάρκεια ζωής της μονάδας LCD. Ιδιαίτερα στην προσαρμοσμένη παραγωγή οθόνης LCD, μπορούμε να προσαρμόσουμε τις παραμέτρους του κενού κυψέλης σύμφωνα με τις απαιτήσεις των πελατών για να βελτιστοποιήσουμε την απόδοση της οθόνης.

Επέκταση Διαδικασίας: Η Ειδική Αξία του TOP Coating

Για προϊόντα STN υψηλής ποιότητας, η διαδικασία επικάλυψης TOP προσθέτει ένα στρώμα SiO2 μετά τη φωτολιθογραφία, το οποίο γεμίζει τις αυλακώσεις ηλεκτροδίων και παρέχει μόνωση και βελτίωση της γωνίας θέασης. Αυτή η ειδική διαδικασία καταδεικνύει τη συνεχή επιδίωξη των κατασκευαστών οθονών LCD για την απόδοση του προϊόντος και παρέχει περισσότερες τεχνικές επιλογές για προσαρμοσμένες οθόνες LCD.

Η πλήρης διαδικασία κατασκευής της LCD περιλαμβάνει πάνω από 40 ακριβή βήματα, τα οποία μπορούν να χωριστούν σε πέντε κύρια στάδια: χάραξη σχεδίου ITO, σχηματισμός στρώματος ευθυγράμμισης (επικάλυψη και τρίψιμο PI), συναρμολόγηση κυψελών, πλήρωση και κοπή υγρών κρυστάλλων και τελική επιθεώρηση και συσκευασία. Μεταξύ αυτών, η επίστρωση PI, το τρίψιμο ευθυγράμμισης και οι διαδικασίες συναρμολόγησης κυψελών χρησιμεύουν ως βασικά στοιχεία της πρόσοψης, παίζοντας αποφασιστικό ρόλο στην κατασκευή οθονών LCD και επηρεάζοντας άμεσα την απόδοση της οθόνης.

Διάταξη χωρητικότητας και ευκαιρίες αγοράς

Ιδρύθηκε στο Shenzhen το 2010, η CNK Electronics (CNK εν συντομία) επέκτεινε το κορυφαίο εργοστάσιο παγκοσμίως στο Longyan του Fujian το 2019. Είναι μια εθνική εξειδικευμένη και καινοτόμος επιχείρηση «μικρού γίγαντα» που ειδικεύεται στο σχεδιασμό, την ανάπτυξη, την παραγωγή και τις πωλήσεις προϊόντων προβολής. Η CNK παρέχει στους πελάτες μια πλήρη γκάμα οικονομικών μονάδων οθόνης μικρού και μεσαίου μεγέθους, λύσεων και υπηρεσιών εξαιρετικής ποιότητας παγκοσμίως. Προσανατολισμένη στην τεχνολογία και την υψηλή ποιότητα, η CNK διατηρεί τη βιώσιμη ανάπτυξη, εργάζεται για να προσφέρει στους πελάτες καλύτερες και σταθερές υπηρεσίες.
