ITO Patterning: The Foundation of Precision LCD Manufacturing

  Πίσω από κάθε ευκρινή και φωτεινή οθόνη LCD κρύβεται μια κρίσιμη διαδικασία ακριβείας—σχεδιασμός ITO. Ως το αρχικό στάδιο στα πάνω από 40 βήματα της κατασκευής LCD, μοιάζει με «χαράξεις του αρνητικού» του κόσμου της οθόνης. Η ακρίβειά του καθορίζει άμεσα την ποιότητα της οθόνης και την αξιοπιστία της μονάδας LCD. Είτε πρόκειται για τυποποιημένα προϊόντα είτε για προσαρμοσμένες οθόνες LCD, τα μοναδικά μοτίβα εμφάνισης προέρχονται από αυτή τη διαδικασία. Αυτή η μετατροπή σχεδίων σχεδίασης σε μικροσκοπική πραγματικότητα αποτελεί απόδειξη της τεχνικής ικανότητας των κατασκευαστών οθονών LCD.

  Το σχέδιο ITO μετατρέπει το ακατέργαστο γυαλί ITO στα επιθυμητά σχέδια ηλεκτροδίων μέσω επτά ακριβών βημάτων. Δεν πρόκειται απλώς για παραγωγή αλλά για μια τέχνη «μικρο-χαρακτικής» σε επίπεδο μικρών.

Βήμα 1: Καθαρισμός—Μια καθαρή αρχή

Το γυαλί ITO υφίσταται ενδελεχή καθαρισμό με καθαριστικά και απιονισμένο νερό για την απομάκρυνση των επιφανειακών ακαθαρσιών. Αυτό το φαινομενικά απλό βήμα είναι το θεμέλιο για τη διασφάλιση της ποιότητας των επόμενων διαδικασιών. Οποιοδήποτε μικρό ελάττωμα θα μπορούσε να επηρεάσει την τελική απόδοση εμφάνισης της οθόνης LCD.

Βήμα 2: Φωτοανθεκτική επίστρωση—Ομοιόμορφη κάλυψη

Ένα φωτοανθεκτικό εφαρμόζεται ομοιόμορφα στο καθαρό αγώγιμο στρώμα ITO και ψήνεται. Αυτό το λεπτό φωτοανθεκτικό στρώμα δρα ως προσωρινός φορέας για τη μεταφορά σχεδίων και η ομοιομορφία του επηρεάζει άμεσα την ακρίβεια των επόμενων σχεδίων.

Βήμα 3: Έκθεση—Ορισμός με φως

Το φωτοανθεκτικό στρώμα εκτίθεται στο υπεριώδες φως μέσω ενός προκατασκευασμένου σχεδίου ηλεκτροδίων (φωτομάσκα), προκαλώντας χημική αντίδραση στις εκτεθειμένες περιοχές. Αυτή η διαδικασία, όπως και η ανάπτυξη ενός φωτογραφικού αρνητικού, καθορίζει με ακρίβεια κάθε pixel στη μελλοντική οθόνη LCD.

Βήμα 4: Ανάπτυξη—Εμφάνιση προτύπου

Η γυάλινη επιφάνεια επεξεργάζεται με έναν προγραμματιστή για να αφαιρεθεί το εκτεθειμένο και αποσυντεθειμένο φωτοανθεκτικό. Σε αυτό το στάδιο, το σχεδιασμένο σχέδιο ηλεκτροδίου γίνεται ορατό για πρώτη φορά με τη μορφή του εναπομείναντος φωτοανθεκτικού, αποκαλύπτοντας τα περιγράμματα του σχεδίου.

Βήμα 5: Σκληρό ψήσιμο—Ενίσχυση

Το γυαλί υφίσταται επεξεργασία σε υψηλή θερμοκρασία για την ενίσχυση του εναπομείναντος φωτοανθεκτικού στρώματος. Αυτό το βήμα διασφαλίζει τη σταθερότητα του φραγμού σχεδίου κατά τη διάρκεια της επακόλουθης διαδικασίας χάραξης και είναι κρίσιμο για τη διατήρηση των αιχμηρών άκρων του σχεδίου.

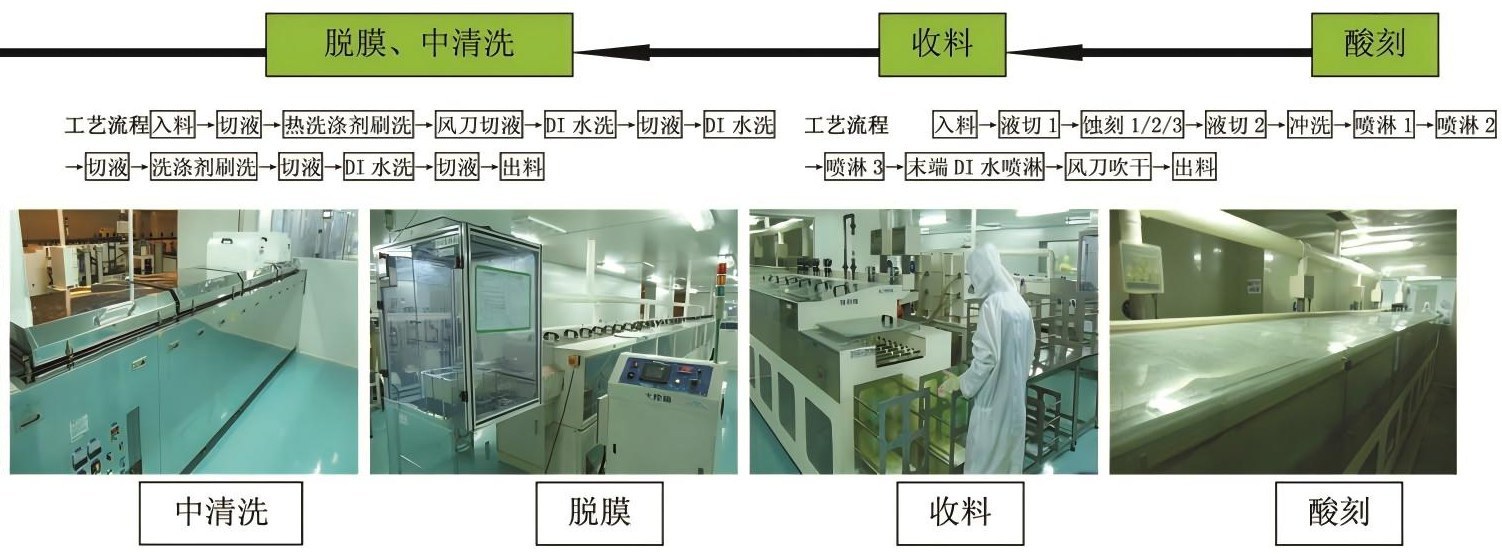

Βήμα 6: Χαρακτική — Χαρακτική ακριβείας

Χρησιμοποιείται κατάλληλο διάλυμα όξινης χάραξης για τη διάβρωση του φιλμ ITO που δεν καλύπτεται από το φωτοανθεκτικό. Οι προστατευόμενες περιοχές παραμένουν ανέπαφες, ενώ οι εκτεθειμένες περιοχές χαράσσονται, με αποτέλεσμα να δημιουργούνται ακριβή μοτίβα ηλεκτροδίων ITO.

Βήμα 7: Απογύμνωση—Τελικές πινελιές

Χρησιμοποιείται αλκαλικό διάλυμα υψηλής συγκέντρωσης για την αφαίρεση του εναπομείναντος φωτοανθεκτικού, αφήνοντας ένα παρθένο σχέδιο ITO μόνιμα στο γυάλινο υπόστρωμα, που ταιριάζει ακριβώς με το σχέδιο σχεδίασης.

  Ως επαγγελματίας κατασκευαστής οθονών LCD, αναγνωρίζουμε ότι κάθε πτυχή του ελέγχου ακριβείας, από το αρχικό μοτίβο ITO έως την τελική μονάδα LCD, επηρεάζει την ποιότητα της οθόνης των προϊόντων των πελατών μας. Σε προσαρμοσμένα έργα οθόνης LCD, προσαρμόζουμε διάφορες παραμέτρους του σχεδίου μοτίβου σύμφωνα με συγκεκριμένες απαιτήσεις του πελάτη, διασφαλίζοντας ότι κάθε οθόνη LCD ταιριάζει απόλυτα στις ανάγκες του τελικού προϊόντος. Η επιλογή συνεργασίας με το CNK σημαίνει ότι η λύση προβολής σας είναι επαγγελματικά εγγυημένη από το πιο θεμελιώδες στάδιο του μοτίβου. Ας εργαστούμε μαζί για να δημιουργήσουμε μια ανώτερη οπτική εμπειρία.
