Conquering Visual Pain Points: Solutions for Warm-Cold Color Shift in LCM/INCELL Modules Display

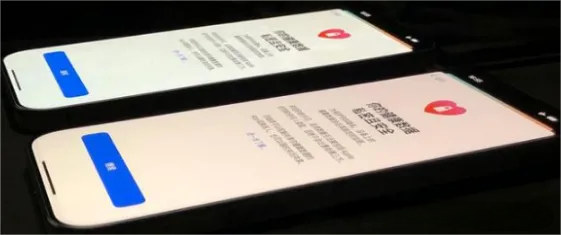

Καθώς σαρώνετε την οθόνη του πιο πρόσφατου κορυφαίου smartphone, έχετε παρατηρήσει ποτέ ανεπαίσθητες τονικές διαφορές και στις δύο πλευρές—η μία κλίνει σε ζεστό κίτρινο και η άλλη ψυχρό μπλε; Αυτή η ενοχλητική αλλαγή χρώματος ζεστού-κρύου αντιπροσωπεύει μια βασική πρόκληση για μονάδες οθόνης υψηλής τεχνολογίας, ιδιαίτερα στις τεχνολογίες LCM (Liquid Crystal Module) και προηγμένες τεχνολογίες INCELL (In-Cell Touch), όπου η συνέπεια χρώματος επηρεάζει άμεσα την εμπειρία χρήστη και τη φήμη της επωνυμίας. Αυτό το άρθρο αναλύει σε βάθος τις αιτίες και τις κορυφαίες στρατηγικές ελέγχου του κλάδου.

I. The Culprits Behind Color Shift: Variable Games in Precision Structures

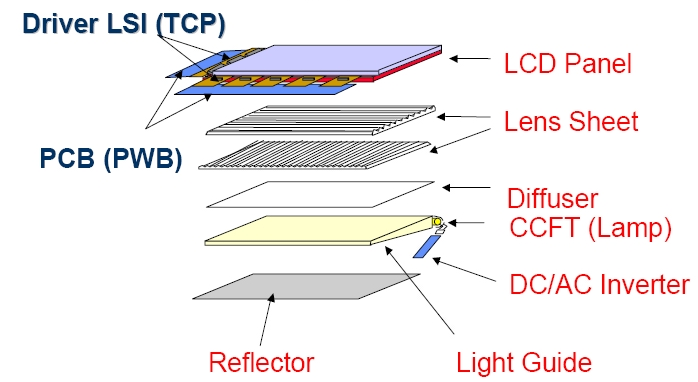

Οι μονάδες LCM/INCELL στοιβάζονται περίπλοκα από γυαλί TFT, έγχρωμο φίλτρο (CF), άνω/κάτω πολωτές, στρώματα υγρών κρυστάλλων και συστήματα οπίσθιου φωτισμού. Η αλλαγή χρώματος προκύπτει από μικρές διακυμάνσεις σε τρεις κρίσιμες περιοχές:

1. Φασματική διακριτικότητα των LED οπίσθιου φωτισμού

Ως «μηχανή πηγής φωτός», οι παρτίδες παραλλαγών στα τσιπ LED μπορούν να προκαλέσουν διακυμάνσεις στη θερμοκρασία χρώματος χιλιάδων Kelvin (π.χ. ±0,02 απόκλιση συντεταγμένων χρώματος αντιστοιχεί σε ένα διάστημα 4500K–10.000K), δημιουργώντας απευθείας διαχωρισμούς ζεστού-ψυχρού στην οθόνη.

2. Παραλλαγές οπτικών ιδιοτήτων στους πολωτές

Όταν η μετάδοση του φωτός αποκλίνει πάνω από 5%, η ενεργειακή ισορροπία του RGB (φως RGB) διαταράσσεται, προκαλώντας αλλαγές απόχρωσης.

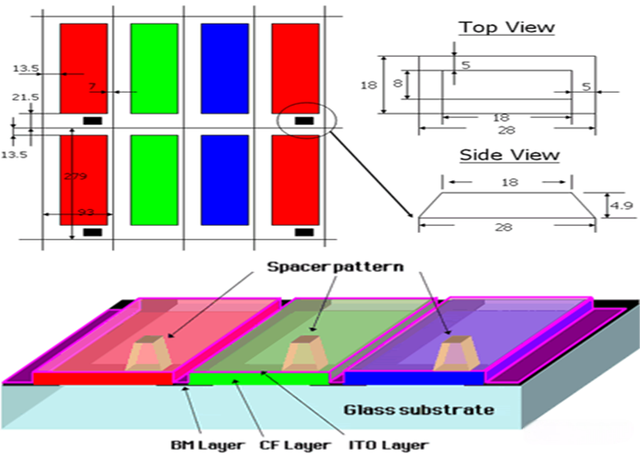

3. Διαφορές νανοκλίμακας στο πάχος φιλμ ανθεκτικού χρώματος στρώματος CF (Πυρήνας Παράγοντας)

Μια ανοχή επίστρωσης ±0,05μm μπορεί να μετατοπίσει τις χρωματικές συντεταγμένες κατά ±0,03, που ισοδυναμεί με διαφορά θερμοκρασίας χρώματος άνω των 1000K! Το φαινόμενο της "οθόνης γιν-γιανγκ" - όπου η αριστερή πλευρά εμφανίζεται κίτρινη και η δεξιά μπλε - προέρχεται κυρίως από αυτό.

II. Συνεργασία πλήρους αλυσίδας: Μια συστηματική προσέγγιση για την εξάλειψη της αλλαγής χρώματος στην πηγή της

Οι κορυφαίοι κατασκευαστές έχουν συμπιέσει τις διακυμάνσεις των συντεταγμένων χρώματος στο ±0,01 (διαφορά θερμοκρασίας χρώματος εντός ±900K) μέσω της τελειοποίησης της διαδικασίας από άκρο σε άκρο:

▶ Ιχνηλασιμότητα υλικού: Συνέπεια κλειδωμένη σε παρτίδες

·Συντονισμένη προμήθεια LCD-Backlight:

Ένας μεγάλος κατασκευαστής προμηθεύει 500.000 πάνελ LCD της ίδιας παρτίδας για ένα μόνο έργο, σε συνδυασμό με ομόλογα LED οπίσθιου φωτισμού, ελέγχοντας τη διακύμανση των συντεταγμένων χρώματος εντός ±0,015.

·Αποκλειστική προμήθεια Polarizer:

Η ανάμειξη πολωτών από διαφορετικούς προμηθευτές προκάλεσε κάποτε αποκλίσεις στις συντεταγμένες χρώματος που ξεπερνούσαν το 0,02 σε μια παρτίδα, οδηγώντας σε ποσοστό σκραπ 12%.

▶ Οπτική αντιστοίχιση: Ακριβής συγχρονισμός LED και CF

· Τυπικές λύσεις χρωματικής γκάμας:

Τα LED πυριτικού φωσφόρου χρησιμοποιούν μια στρατηγική ανάμειξης "δύο μεγάλα μπλοκ χρώματος + τέσσερα μικρά μπλοκ χρώματος" (π.χ. σχέδιο μπλοκ F της Jufei Optoelectronics), με έλεγχο συντεταγμένων χρώματος στο ±0,01.

· Λύσεις High Color Gamut:

Τα LED φωσφόρου RG απαιτούν αντιστοίχιση διασταυρούμενης αναλογίας μπλοκ 1:4 και 2:3. ένα τηλέφωνο ναυαρχίδα πέτυχε έλεγχο θερμοκρασίας χρώματος ±900K μέσω αυτής της μεθόδου.

▶ Καινοτομία διαδικασίας: Έλεγχος σε νανοκλίμακα επίστρωσης CF

Εισάγονται συμβολόμετρα λέιζερ για την παρακολούθηση του πάχους του φιλμ σε πραγματικό χρόνο, μειώνοντας την ανοχή αντίστασης χρώματος από ±0,05μm σε ±0,03μm. Αυτό ενισχύει την απόδοση από 82% σε 95% και βελτιώνει τη συνοχή των χρωματικών συντεταγμένων κατά 40%.

III. Επικύρωση τερματικού: Το τελικό μίλι από το εργαστήριο στην εμπειρία χρήστη

Ο έλεγχος της μαζικής παραγωγής απαιτεί αυστηρή δοκιμή σεναρίου:

· Δοκιμή δειγμάτων ακραίων γωνιών:

 Εξάγετε 100 δείγματα με ακραίες τιμές συντεταγμένων χρώματος (max/min X/Y) για υποκειμενική αξιολόγηση από τους πελάτες. Ένα έργο tablet με διαφορά θερμοκρασίας χρώματος 1500K είδε μόνο το 37% αποδοχή από τον χρήστη, αναγκάζοντας μια νέα βαθμονόμηση της γραμμής παραγωγής.

· 3 Gamma Dynamic Compensation:

Βαθμονόμηση θερμοκρασίας χρώματος σε επίπεδο λογισμικού μέσω ρύθμισης απολαβής R/G/B. Η προσαρμογή της τιμής Gamma από 2,2 σε 2,6 μπορεί να μειώσει τη θερμοκρασία χρώματος της οθόνης από 6500K σε 5500K, εξουδετερώνοντας αποτελεσματικά τους ψυχρούς τόνους.

Η κατάκτηση της αλλαγής χρώματος ζεστού-κρύου δεν είναι μια σημαντική ανακάλυψη αλλά μια βαθιά συνεργασία μεταξύ κατασκευαστών LCM, προμηθευτών οπίσθιου φωτισμού και επωνυμιών τερματικών. Η βιομηχανία έχει επιτύχει ακρίβεια χρωματικών συντεταγμένων ±0,01, ωστόσο η αντίληψη των χρηστών εξελίσσεται σε μέγεθος 0,005. Από τους φωσφόρους κβαντικής κουκκίδας έως τις τεχνολογίες περοβσκίτη, οι καινοτομίες υλικών επόμενης γενιάς θα συνεχίσουν να ωθούν την ακρίβεια των χρωμάτων στις μονάδες οθόνης σε νέα όρια—επειδή η απόλυτη ομοιομορφία κάθε ίντσας οθόνης είναι μια επίσημη δέσμευση για οπτική εμπειρία.
