Οπτικές ταινίες σε μονάδες οπίσθιου φωτισμού: Βασικές τεχνολογίες που φωτίζουν κάθε οθόνη LCD

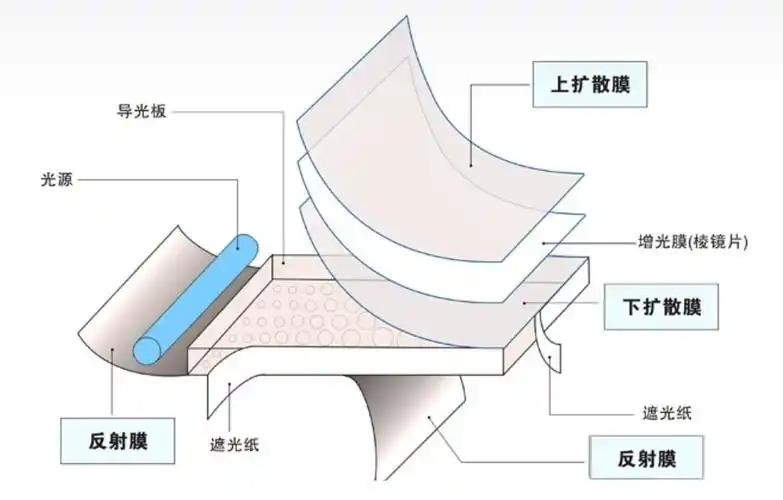

Στον κόσμο των οθονών υγρών κρυστάλλων (LCD), η μονάδα οπίσθιου φωτισμού είναι ένα από τα βασικά στοιχεία που καθορίζουν την απόδοση της οθόνης. Ως κατασκευαστής οθονών LCD, η CNK Electronics Co., Ltd. κατανοεί ότι ο οπίσθιος φωτισμός δεν είναι απλώς ένα στοιχείο πηγής φωτός. Είναι μια βασική τεχνολογία που, μέσω ακριβούς οπτικού σχεδιασμού, μετατρέπει τις σημειακές πηγές φωτός σε ομοιόμορφο, υψηλής φωτεινότητας, φωτισμό επιφανειών υψηλής αντίθεσης, δίνοντας έτσι στις οθόνες LCD τη ζωντανή οπτική τους ζωή. Ειδικά σήμερα, με την αυξανόμενη ζήτηση της αγοράς για προσαρμοσμένες οθόνες LCD, η οπτική απόδοση της μονάδας οπίσθιου φωτισμού έχει γίνει κρίσιμος παράγοντας για την επίτευξη διαφοροποιημένων εφέ οθόνης. Αυτή η απόδοση εξαρτάται σε μεγάλο βαθμό από μια σειρά από επακριβώς συντονισμένα οπτικά φιλμ μέσα σε αυτό. Λειτουργούν σαν το «νευρωνικό δίκτυο» του οπίσθιου φωτισμού, ελέγχοντας σχολαστικά την κατεύθυνση, την αποτελεσματικότητα και την ομοιομορφία του φωτός.

Φύλλο Reflector: The Foundation of Light Efficiency

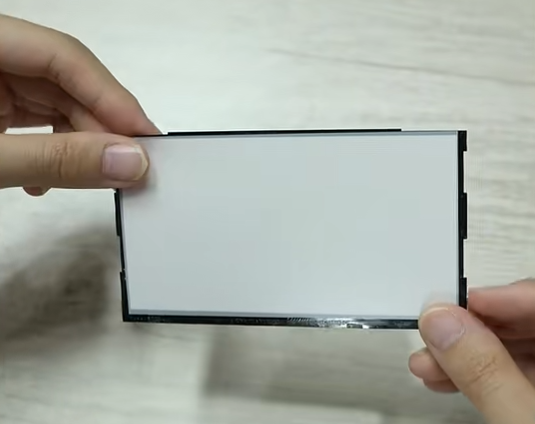

Στο κάτω μέρος της μονάδας οπίσθιου φωτισμού, το φύλλο ανακλαστήρα λειτουργεί ως «θεμέλιο της απόδοσης φωτός», υπεύθυνο για την ανακατεύθυνση του αδέσποτου φωτός πίσω στην πλάκα οδηγού φωτός για βελτίωση της χρήσης. Ανάλογα με τις απαιτήσεις εφαρμογής, οι ανακλαστήρες κατηγοριοποιούνται κυρίως ως εξής:

Λευκός ανακλαστήρας:Όπως η σειρά E20, RW, με πάχος που κυμαίνεται από 0,05~0,2mm, ανακλαστικότητα γύρω στο 80%~90%, και διαθέτει ορισμένη μετάδοση φωτός. Κατάλληλο για τα περισσότερα τυπικά σχέδια οπίσθιου φωτισμού.

Ασημένιος ανακλαστήρας:Τυπικά λευκό στη μία πλευρά και ασημί στην άλλη, πολύ λεπτό (0,04~0,065mm), με υψηλή απόδοση ανάκλασης (90%~98%) και εξαιρετικές ιδιότητες αποκλεισμού του φωτός. Συχνά χρησιμοποιείται σε σενάρια που απαιτούν υψηλή φωτεινότητα.

Πολυστρωματικός ανακλαστήρας φιλμ (ESR):Χρησιμοποιεί τεχνολογία φιλμ πολλαπλών στρώσεων, ενσωματώνοντας πάνω από χίλια στρώματα μέσα σε 65 μικρά. Δεν περιέχει μέταλλο αλλά έχει μεταλλική εμφάνιση σαν καθρέφτη. Ως ανακλαστήρας υψηλής απόδοσης, το ESR επιτυγχάνει ανακλαστικότητα άνω του 98% σε όλο το φάσμα του ορατού φωτός, καθιστώντας το ιδανικό για συστήματα οπίσθιου φωτισμού υψηλής απόδοσης.

Κατά την προσαρμογή των μονάδων LCD, η επιλογή του φύλλου ανακλαστήρα επηρεάζει άμεσα την ομοιομορφία του οπίσθιου φωτισμού και την ενεργειακή απόδοση, αντιπροσωπεύοντας το πρώτο βήμα στον οπτικό σχεδιασμό.

Μεμβράνη που μπλοκάρει το φως / Φύλλο αλουμινίου (ALF): Έλεγχος ορίων φωτός και παρεμβολών

Οι μεμβράνες που μπλοκάρουν το φως χρησιμοποιούνται κυρίως για την πρόληψη της διαρροής φωτός από τις πλευρές του οπίσθιου φωτισμού και μπορούν να παρέχουν ηλεκτρομαγνητική θωράκιση. Οι συνήθεις τύποι περιλαμβάνουν:

Bright Silver Dragon:Γυαλιστερή επιφάνεια, πάχος 0,05-0,1mm, καλές ιδιότητες αποκλεισμού φωτός και αγώγιμο. Κατάλληλο για βιομηχανικά περιβάλλοντα που απαιτούν θωράκιση παρεμβολών.

Matte Silver Dragon:Σχετικά θαμπό φινίρισμα, λεπτό (συνήθως 0,05 mm για μονή στρώση), έχει κάποια διαπερατότητα φωτός και είναι αγώγιμο.

Λευκή λωρίδα άκρης:Διαθέτει συγκεκριμένη διαπερατότητα φωτός, πάχος 0,05-0,08mm, μη αγώγιμο. Χρησιμοποιείται συνήθως σε γενικά ηλεκτρονικά είδη ευρείας κατανάλωσης.

Ασπρόμαυρη κολλητική ταινία μονής όψης:Μπορεί να εφαρμοστεί στις πλευρές του οπίσθιου φωτισμού όταν υπάρχουν αυστηρές απαιτήσεις για μη αγωγιμότητα και μη διαρροή πλευρικού φωτός.

Αυτά τα υλικά παίζουν το ρόλο των «οπτικών κηδεμόνων» στη σχεδίαση της στεφάνης των οθονών LCD, διασφαλίζοντας ότι δεν υπάρχει παρεμβολή αδέσποτου φωτός έξω από την περιοχή της οθόνης.

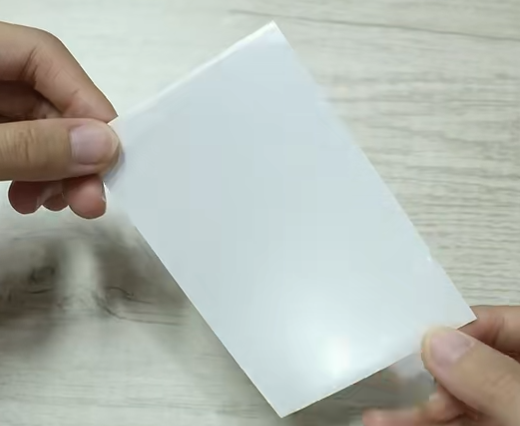

Φύλλο Diffuser: Δημιουργία ομοιόμορφου ελαφρού καμβά

Ως ο «κύριος ομογενοποίησης» μεταξύ των οπτικών μεμβρανών, το φύλλο διαχύτη διασκορπίζει το φως μέσω της ομίχλης, εξαλείφοντας ίχνη σημειακών πηγών φωτός για να δημιουργήσει απαλή και ομοιόμορφη έξοδο οπίσθιου φωτισμού. Ανάλογα με τον τύπο οπίσθιου φωτισμού και την εφαρμογή, οι διαχυτές χωρίζονται σε:

Κάτω διαχύτης οπίσθιου φωτισμού:Συνήθως έχει κόλλα στη μία πλευρά, υψηλή θολότητα (~90%), διαπερατότητα μόνο περίπου 40%. πάχος συνήθως μεταξύ 0,18~0,3mm για κάτω οπίσθιους φωτισμούς. Κοινά μοντέλα: MB433P, MB533.

Πλευρικός διαχύτης οπίσθιου φωτισμού:Το πάχος που χρησιμοποιείται συνήθως είναι 0,09 mm. Κοινά μοντέλα: TPRA90 (0,09mm), AJ-75 (0,075mm). Διαπερατότητα 65%-80%, θολότητα 75%-90%.

Διαχυτές οπίσθιου φωτισμού έγχρωμης οθόνης: Συνήθως χρησιμοποιείτε σχέδιο δύο φύλλων:

Κάτω Διαχύτης:Τοποθετημένο μεταξύ της πλάκας οδηγού φωτός και της μεμβράνης ενίσχυσης φωτεινότητας (BEF), ομογενοποιεί το φως που εκπέμπεται από την πλάκα οδηγού φωτός. Υλικό που χρησιμοποιείται συνήθως: t=0,065mm, σχετικά υψηλή θολότητα (~84%), υψηλή διαπερατότητα (~98%).

Top Diffuser:Τοποθετημένο πάνω από το BEF, έχει προστατευτικό ρόλο και βοηθά στην αποφυγή μοτίβων μουαρέ. Συχνά χρησιμοποιούμενο υλικό: t=0,05mm, σχετικά χαμηλή θολότητα (~29%), διαπερατότητα 90%.

Η σωστή επιλογή και ο συνδυασμός φύλλων διαχύτη είναι το κλειδί για τη διασφάλιση ομοιόμορφης, χωρίς σημεία εμφάνισης στις μονάδες LCD.

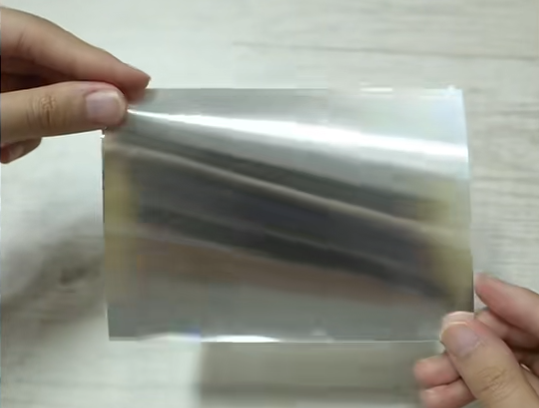

Φιλμ ενίσχυσης φωτεινότητας (BEF): Ο οπτικός κινητήρας για ενίσχυση της φωτεινότητας

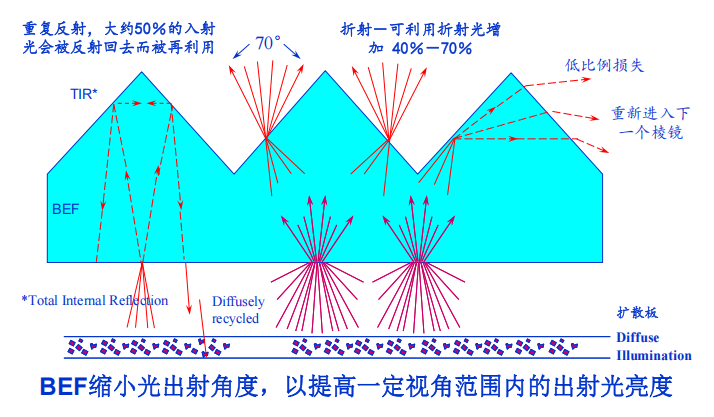

Για έγχρωμες οθόνες TFT και άλλες οθόνες LCD, η φωτεινότητα είναι μια κρίσιμη προδιαγραφή. Λειτουργώντας ως «ενισχυτής φωτεινότητας» μεταξύ των οπτικών φιλμ, το BEF συγκεντρώνει το διάσπαρτο φως μέσω μιας ειδικής δομής πρίσματος, με κάθε φιλμ να παρέχει περίπου 40%-50% κέρδος φωτεινότητας. Η χρήση δύο φιλμ σε συνδυασμό μπορεί να πολλαπλασιάσει τη φωτεινότητα. Η αρχή του περιλαμβάνει τη χρήση μιας συστοιχίας μικροπρίσματος για τον έλεγχο της διαδρομής του φωτός, με αποτέλεσμα το μεγαλύτερο μέρος του φωτός να εξέρχεται κάθετα προς την οθόνη, αυξάνοντας έτσι σημαντικά τη μετωπική φωτεινότητα χωρίς αλλαγή της κατανάλωσης ενέργειας. Το BEF έχει γίνει ένα απαραίτητο συστατικό στους οπίσθιους φωτισμούς έγχρωμων οθονών μεσαίας έως υψηλής ποιότητας, ιδιαίτερα ευρέως χρησιμοποιούμενος σε προσαρμοσμένες οθόνες LCD υψηλής απόδοσης για βιομηχανικό έλεγχο, ιατρικές, αυτοκινητοβιομηχανίες και άλλες εφαρμογές.
