Τεχνολογία οπίσθιου φωτισμού: Το βασικό στοιχείο που καθορίζει την απόδοση της οθόνης LCM

  Στον τομέα της οθόνης υγρών κρυστάλλων, το Liquid Crystal Module (LCM) είναι ένα εξαιρετικά ενσωματωμένο προϊόν σε επίπεδο συστήματος. Δεν είναι απλώς η ίδια η οθόνη LCD, αλλά μια ολοκληρωμένη λύση που ενσωματώνει με ακρίβεια εξαρτήματα όπως τη συσκευή οθόνης υγρών κρυστάλλων, τα IC του προγράμματος οδήγησης, το PCB και τον κρίσιμο οπίσθιο φωτισμό. Ως επαγγελματίας κατασκευαστής οθονών LCD, κατανοούμε ότι η ποιότητα του οπίσθιου φωτισμού ως βασικού αξεσουάρ καθορίζει άμεσα την τελική οπτική απόδοση και την αξιοπιστία του LCM.

Οπίσθιος φωτισμός: Η "Light Engine" και το Optical Foundation της LCM

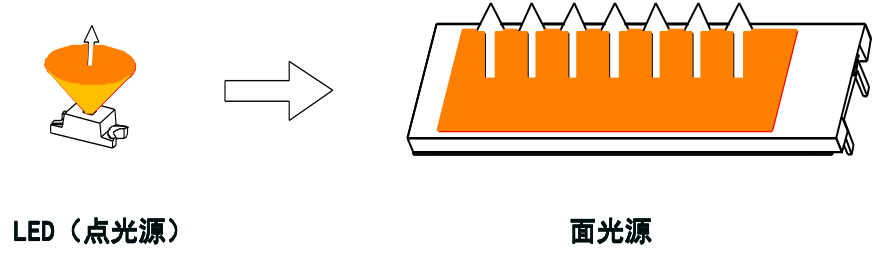

Ο οπίσθιος φωτισμός είναι ένα σύστημα φωτισμού που βρίσκεται πίσω από την οθόνη LCD. Η βασική του λειτουργία είναι να μετατρέπει μια σημειακή ή γραμμική πηγή φωτός σε μια εξαιρετικά ομοιόμορφη επιφανειακή πηγή φωτός. Δεδομένου ότι το ίδιο το υλικό υγρών κρυστάλλων δεν εκπέμπει φως, η οθόνη του βασίζεται αποκλειστικά στον φωτισμό που παρέχεται από τον οπίσθιο φωτισμό για τη διαμόρφωση. Επομένως, τα οπτικά χαρακτηριστικά του οπίσθιου φωτισμού—συμπεριλαμβανομένης της φωτεινότητας, της ομοιομορφίας, της θερμοκρασίας χρώματος και της κατανάλωσης ενέργειας— αποτελούν τη βάση για την αξιολόγηση της συνολικής απόδοσης μιας μονάδας LCD.

Τεχνική Αποδόμηση: Το Υλικό Σύστημα και Βασικές Αρχές του Οπίσθιου Φωτισμού

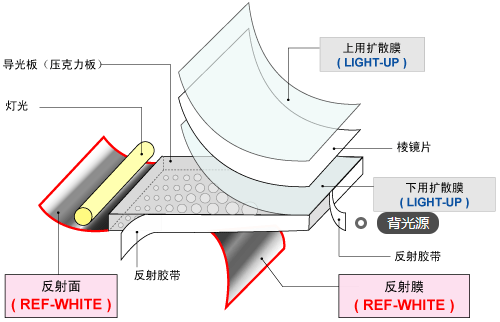

Ένας οπίσθιος φωτισμός υψηλής απόδοσης είναι η αποκρυστάλλωση της σύγχρονης επιστήμης των υλικών και των οπτικών ακριβείας. Αποτελείται κυρίως από υλικά πυρήνα όπως η πηγή φωτός (LED/EL/CCFL), η πλάκα καθοδήγησης φωτός, το σετ οπτικών φιλμ, το δομικό πλαίσιο και η πλακέτα ράβδου φωτός/λαμπτήρα.

Η πηγή φωτός είναι η προέλευση του φωτός, καθορίζοντας τη βασική θερμοκρασία χρώματος, τη φωτεινότητα και τη διάρκεια ζωής του οπίσθιου φωτισμού.

Η πλάκα οδηγός φωτός είναι το βασικό στοιχείο για την επίτευξη ομοιομορφίας φωτός. Οι μικροδομημένες κουκκίδες στην κάτω επιφάνειά του, που σχηματίζονται μέσω εκτύπωσης ή χύτευσης ακριβείας, είναι υπεύθυνες για τη διάχυση του σημείου ή της γραμμής σε ένα ομοιόμορφο επίπεδο φωτός. Μεταξύ αυτών, οι χυτευμένες κουκκίδες ακριβείας προσφέρουν συνήθως ανώτερη οπτική απόδοση σε σύγκριση με τις παραδοσιακές τυπωμένες.

Το σετ οπτικών φιλμ (συμπεριλαμβανομένων μεμβρανών διάχυσης, μεμβρανών ενίσχυσης φωτεινότητας, αντανακλαστικών φύλλων κ.λπ.) λειτουργεί ως «διαχειριστής» της διαδρομής φωτός, δουλεύοντας σε συνέργεια για την εξάλειψη των φωτεινών σημείων, τη βελτίωση της απόδοσης μετωπικής απόδοσης φωτός και τη διασφάλιση ομοιομορφίας στις γωνίες θέασης.

Το δομικό πλαίσιο και η πλακέτα φωτός παρέχουν σταθερή μηχανική υποστήριξη και αξιόπιστες ηλεκτρικές συνδέσεις.

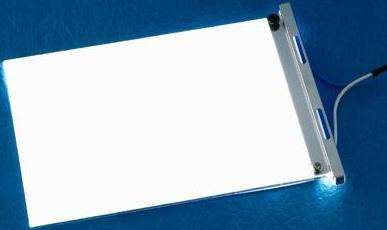

Ο συνδυασμός και ο σχεδιασμός αυτών των υλικών εξυπηρετεί άμεσα δύο βασικές αρχές λειτουργίας: τον οπίσθιο φωτισμό με άμεσο φωτισμό και τον οπίσθιο φωτισμό άκρων. Ο οπίσθιος φωτισμός με άμεσο φωτισμό τοποθετεί μια διάταξη LED ακριβώς κάτω από την πλάκα οδηγού φωτός για άμεσο φωτισμό, προσφέροντας υψηλή φωτεινότητα και εξαιρετικές δυνατότητες για τοπικό έλεγχο της φωτεινότητας. Ο οπίσθιος φωτισμός με φωτισμό άκρης τοποθετεί ράβδους φωτός LED στα πλάγια της πλάκας οδηγού φωτός. Το φως εισέρχεται από την άκρη και αντανακλάται προς τα εμπρός από τις κουκκίδες μέσα στην πλάκα οδήγησης, καθιστώντας το κλειδί για την επίτευξη εξαιρετικά λεπτών σχεδίων.

Επιλογή διαδρομής τεχνολογίας: Διαφοροποιημένες εφαρμογές LED, EL και CCFL

Οι διαφορετικές τεχνολογίες πηγής φωτός προσδίδουν ξεχωριστά χαρακτηριστικά στους οπίσθιους φωτισμούς, καλύπτοντας τις διαφορετικές απαιτήσεις της αγοράς:

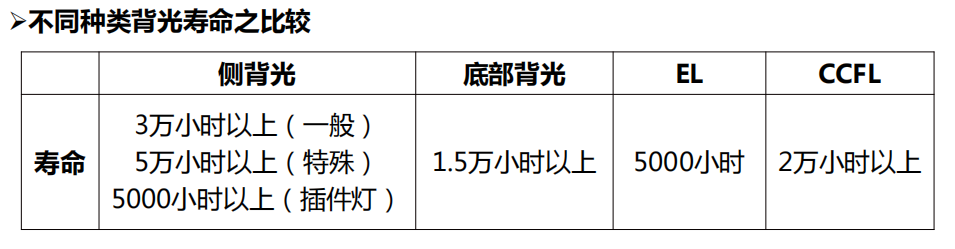

Οπίσθιος φωτισμός LEDέχει γίνει το απόλυτο mainstream σε εφαρμογές που κυμαίνονται από ηλεκτρονικά είδη ευρείας κατανάλωσης έως βιομηχανικές οθόνες, χάρη στην υψηλή φωτεινότητα, τη μεγάλη διάρκεια ζωής (πάνω από 30.000 ώρες για φωτισμό άκρων), τη χαμηλή κατανάλωση ενέργειας και τα πλεονεκτήματα λεπτής μορφής.

EL (Ηλεκτροφωταύγεια) Οπίσθιος φωτισμός, με το εξαιρετικά λεπτό προφίλ, την απόλυτη ομοιομορφία επιφάνειας και την εύκαμπτη, εύκαμπτη φύση του, παραμένει απαραίτητο για συγκεκριμένες προσαρμοσμένες οθόνες LCD και εφαρμογές ευέλικτης οθόνης.

Οπίσθιος φωτισμός CCFL (Λαμπτήρας φθορισμού ψυχρής καθόδου)., αν και έχουν αντικατασταθεί σε μεγάλο βαθμό από λυχνίες LED σε καταναλωτικά πεδία, εξακολουθεί να έχει αξία εφαρμογής σε ορισμένες επαγγελματικές περιοχές προβολής λόγω του εξαιρετικόυ κορεσμού χρωμάτων και της ομοιομορφίας του.

Συμπέρασμα: Η τεχνολογία οπίσθιου φωτισμού είναι το κλειδί για την αύξηση της αξίας LCM

  Συνοπτικά, ένας οπίσθιος φωτισμός απέχει πολύ από ένα απλό στοιχείο φωτισμού. Από τη σύνθετη σύνθεση του υλικού και τις ακριβείς αρχές λειτουργίας του μέχρι τη διαδρομή τεχνολογίας πηγής φωτός που επηρεάζει το χρώμα, την κατανάλωση ενέργειας και τον παράγοντα μορφής, κάθε πτυχή του σχεδιασμού και της επιλογής του συμμετέχει βαθιά στον καθορισμό της τελικής απόδοσης μιας μονάδας LCD. Για τους κατασκευαστές οθονών LCD που επιδιώκουν ανώτερη απόδοση οθόνης, η βαθιά τεχνογνωσία στην τεχνολογία οπίσθιου φωτισμού είναι το θεμέλιο για την επίτευξη διαφοροποίησης των προϊόντων, την ικανοποίηση των απαιτήσεων για προσαρμοσμένες οθόνες LCD υψηλής τεχνολογίας και τη διασφάλιση ότι κάθε οθόνη LCD παρέχει βέλτιστα οπτικά αποτελέσματα. Επομένως, η κατανόηση της τεχνολογίας οπίσθιου φωτισμού είναι η κατανόηση του πυρήνα της ποιότητας οθόνης LCM.
