Bezel: Ανάλυση του θεμελιώδους δομικού στοιχείου σε μονάδες LCD

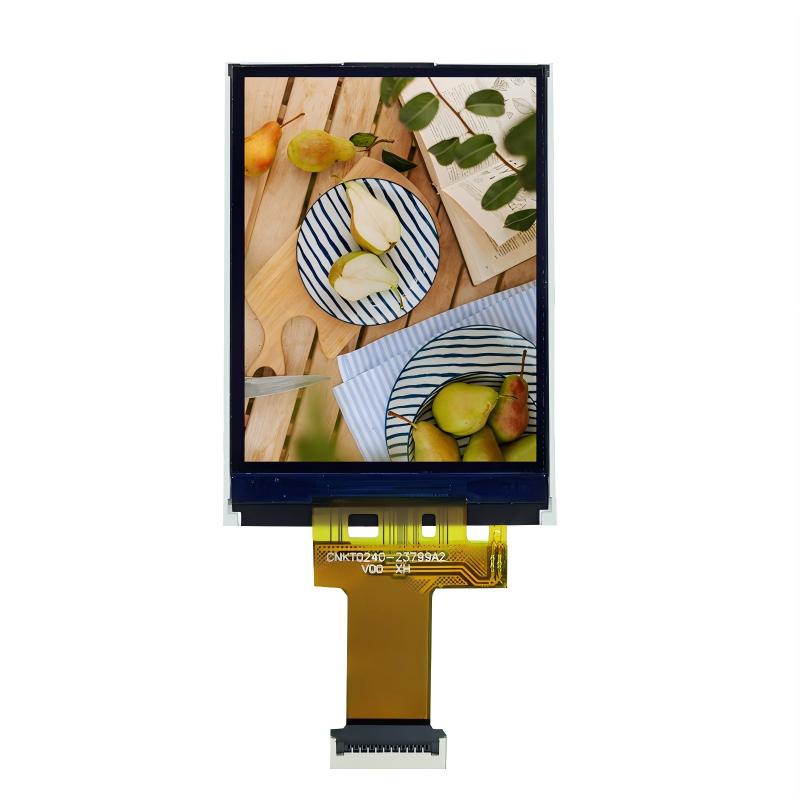

  Μια μονάδα LCD (LCM) είναι ένα ενσωματωμένο προϊόν που ενσωματώνει τη λειτουργικότητα της οθόνης σε μια αυτόνομη μονάδα. Συνήθως αποτελείται από μια οθόνη LCD, κύκλωμα προγράμματος οδήγησης PCB, μονάδα οπίσθιου φωτισμού, υποδοχές και απαραίτητα δομικά στοιχεία. Ως κατασκευαστές οθονών LCD, όταν σχεδιάζουμε και παράγουμε διάφορες τυπικές και προσαρμοσμένες οθόνες LCD, κάθε στοιχείο επιλέγεται και βελτιστοποιείται με βάση τη συγκεκριμένη λειτουργία του. Η στεφάνη (επίσης αναφέρεται ως μεταλλικό πλαίσιο ή Bezel) είναι ένα τέτοιο θεμελιώδες αξεσουάρ που εξυπηρετεί έναν βασικό δομικό ρόλο.

I. Βασικές Λειτουργίες του Bezel σε ένα LCM

Σε μια μονάδα LCD, η στεφάνη εκπληρώνει κυρίως τρεις βασικές αλλά κρίσιμες φυσικές λειτουργίες:

Μηχανική Υποστήριξη και Στερέωση

Η στεφάνη παρέχει ένα άκαμπτο εξωτερικό πλαίσιο για τα σχετικά εύθραυστα εσωτερικά εξαρτήματα του LCM, όπως το γυαλί LCD, το PCB και τη μονάδα οπίσθιου φωτισμού. Η ακαμψία που προσφέρει το μεταλλικό υλικό του εμποδίζει αποτελεσματικά τη μονάδα να παραμορφωθεί ή να καταστραφεί λόγω καταπόνησης κατά τη μεταφορά, τη συναρμολόγηση ή τη χρήση, διασφαλίζοντας τη συνολική δομική σταθερότητα. Για μια προσαρμοσμένη οθόνη LCD, οι διαστάσεις και το σχήμα της στεφάνης πρέπει να ταιριάζουν με ακρίβεια με τη συνολική σχεδίαση.

Ενεργοποίηση γείωσης και ηλεκτρομαγνητικής θωράκισης

Σε πολλά σενάρια εφαρμογών, οι μονάδες LCD πρέπει να διαθέτουν ένα ορισμένο επίπεδο ατρωσίας σε ηλεκτρομαγνητικές παρεμβολές. Συνδέοντας σωστά τη στεφάνη με τη γραμμή γείωσης του συστήματος, σχηματίζεται ένα αποτελεσματικό στρώμα θωράκισης. Αυτό βοηθά στη μείωση της επίδρασης των εξωτερικών παρεμβολών στο εσωτερικό κύκλωμα του οδηγού και καταστέλλει τη διαρροή σήματος της μονάδας, βελτιώνοντας έτσι τη συνολική απόδοση ηλεκτρομαγνητικής συμβατότητας (EMC) του τελικού προϊόντος.

Διασφάλιση αξιοπιστίας ηλεκτρικών συνδέσεων

Σε σχέδια που χρησιμοποιούν αγώγιμους συνδετήρες ελαστομερούς (λωρίδες ζέβρας) για τη σύνδεση του πίνακα LCD με το PCB του οδηγού, η στεφάνη, μέσω των ακριβών διαστάσεων και της δύναμης σύσφιξης, παρέχει ομοιόμορφη και σταθερή συμπίεση για αυτές τις ταινίες. Αυτό είναι το κλειδί για τη διασφάλιση αξιόπιστης ηλεκτρικής αγωγιμότητας και σταθερής αντίστασης επαφής μεταξύ των δύο μερών, επηρεάζοντας άμεσα τη σταθερότητα της εξόδου της οθόνης.

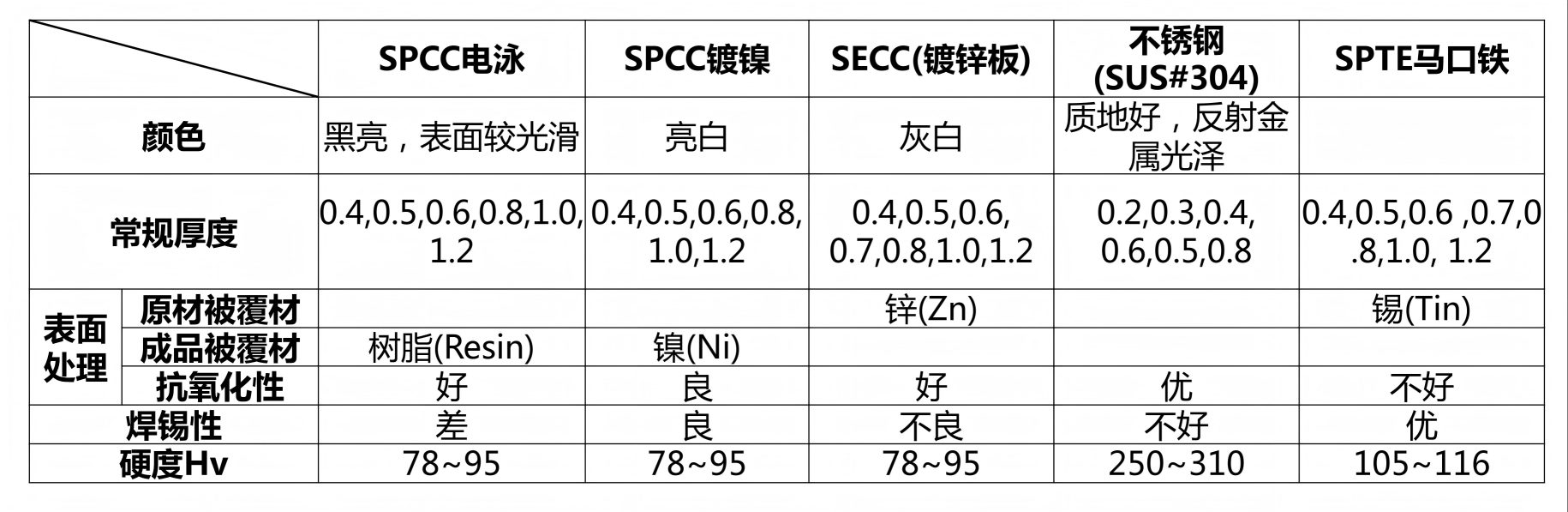

II. Επιλογή υλικού στεφάνης: Εξισορρόπηση μηχανικής πρακτικής

Η απόδοση, το κόστος και η καταλληλότητα μιας στεφάνης εξαρτώνται από το υλικό βάσης και το φινίρισμα της επιφάνειας. Με βάση τη μακροχρόνια εμπειρία παραγωγής, διαφορετικοί τύποι μονάδων LCD και περιβάλλοντα εφαρμογών αντιστοιχούν συνήθως στην ακόλουθη λογική επιλογής υλικού:

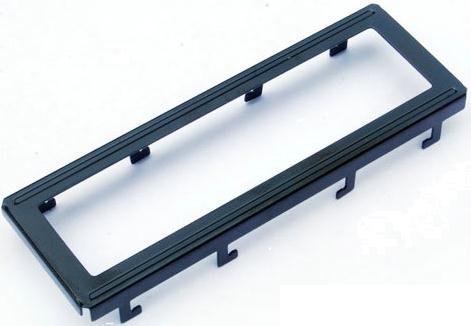

SPCC (Χάλυβας ψυχρής έλασης, με μαύρο φινίρισμα ηλεκτροφόρησης)

Η πιο συμβατική και οικονομική επιλογή. Χρησιμοποιείται ευρέως σε ευαίσθητα στο κόστος μονοφωνικά LCM και σε ορισμένες μικρού μεγέθους μονάδες TFT. Το μαύρο φινίρισμα ηλεκτροφόρησης παρέχει βασική αντίσταση στη σκουριά και ομοιόμορφη μαύρη εμφάνιση, αλλά η επιφάνειά του έχει κακή συγκόλληση.

SPCC (με φινίρισμα επινικελίωσης)

Επιλέγεται όταν ορισμένα μέρη της στεφάνης (όπως οι ακίδες στερέωσης) πρέπει να συγκολληθούν απευθείας στο κύριο PCB. Το επινικελωμένο στρώμα προσφέρει καλύτερη ικανότητα συγκόλλησης και αντοχή στην οξείδωση.

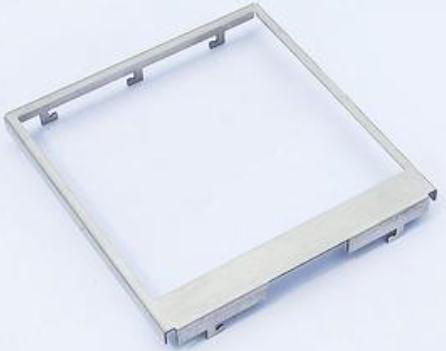

SECC (γαλβανισμένο φύλλο χάλυβα)

Χρησιμοποιείται συνήθως σε μονάδες οθόνης TFT μεγαλύτερου μεγέθους. Το επιφανειακό στρώμα ψευδαργύρου του προσδίδει εξαιρετικές αντιδιαβρωτικές ιδιότητες, καθιστώντας το κατάλληλο για προϊόντα που απαιτούν υψηλότερη μακροπρόθεσμη περιβαλλοντική αξιοπιστία, αν και η επιφάνειά του δεν είναι επίσης ιδανική για άμεση συγκόλληση.

CHP (Λευκοσιδηρουργία)

Επιλέγεται όταν ο σχεδιασμός απαιτεί η στεφάνη να έχει μεγάλο αριθμό ακίδων που χρειάζονται συγκόλληση και όπου η ποιότητα και η αποτελεσματικότητα της ένωσης συγκόλλησης είναι κρίσιμες. Προσφέρει βέλτιστη ικανότητα συγκόλλησης, αλλά το ίδιο το βασικό υλικό έχει μέση αντοχή στη σκουριά.

Ανοξείδωτος χάλυβας (π.χ. SUS304)

Εφαρμόζεται σε τομείς με ειδικές απαιτήσεις, όπως ιατρικός, εξωτερικός ή βιομηχανικός εξοπλισμός προηγμένης τεχνολογίας. Αυτά τα σενάρια απαιτούν υλικά με εξαιρετική αντοχή στη διάβρωση, αντοχή και πρότυπα καθαριότητας, αλλά το κόστος είναι επίσης σημαντικά υψηλότερο.

III. Πραγματικές λεπτομέρειες σχεδίασης

Ο σχεδιασμός του Bezel ενσωματώνει ρεαλιστικές θεωρήσεις μηχανικής. Μια τυπική λεπτομέρεια είναι ότι οι διαστάσεις της εσωτερικής κοιλότητας της στεφάνης είναι συνήθως 0,1-0,2 mm μεγαλύτερες ανά πλευρά από τις εξωτερικές διαστάσεις του γυαλιού LCD. Αυτό το κενό δεν είναι παράβλεψη. Προορίζεται για να καλύψει αναπόφευκτες ανοχές κατασκευής και συναρμολόγησης και να αποτρέψει την ανάπτυξη καταπόνησης λόγω των διαφορετικών συντελεστών θερμικής διαστολής του μετάλλου και του γυαλιού κατά τις αλλαγές θερμοκρασίας, που θα μπορούσαν να οδηγήσουν σε ρωγμές στην οθόνη LCD.

Πίσω από κάθε προσαρμοσμένη οθόνη LCD κρύβεται ένας σχεδιασμός στεφάνης που αντιπροσωπεύει μια ρεαλιστική λύση που προκύπτει από μια ολοκληρωμένη αντιστάθμιση μεταξύ των απαιτήσεων εφαρμογής, της σκοπιμότητας παραγωγής, της δομικής αντοχής και του συνολικού κόστους.

Σύναψη

Για τους κατασκευαστές οθονών LCD όπως η CNK Electronics, η παραγωγή μιας αξιόπιστης μονάδας LCD σημαίνει πλήρη κατανόηση και ακριβή έλεγχο σε κάθε βασικό στοιχείο, όπως το πλαίσιο. Η αξία της στεφάνης δεν έγκειται στις προηγμένες τεχνολογικές ιδέες, αλλά στην αξιοπιστία και τη σταθερότητα της λειτουργικής εφαρμογής της. Μέσω αυτής της σταθερής κατανόησης των θεμελιωδών πτυχών μπορούμε να διασφαλίσουμε ότι κάθε οθόνη LCD που παραδίδουμε —είτε ένα τυπικό προϊόν είτε μια βαθιά προσαρμοσμένη οθόνη LCD— λειτουργεί σταθερά και ανθεκτικά εντός της προβλεπόμενης εφαρμογής της.
