LCM: The Display Engine of Smart Devices - An Depth Analysis of the Technical Core of LCD Modules

Στις σύγχρονες ηλεκτρονικές συσκευές, η οθόνη LCD χρησιμεύει ως μέσο για την παρουσίαση πληροφοριών και η απόδοσή της επηρεάζει άμεσα την εμπειρία του χρήστη. Ωστόσο, η βασική τεχνολογία που καθορίζει πραγματικά την ποιότητα και την αξιοπιστία της οθόνης είναι η μονάδα LCM (LCD Module). Αυτό το άρθρο παρέχει μια σε βάθος εξερεύνηση της τεχνικής αρχιτεκτονικής των LCM και τον κρίσιμο ρόλο τους στο πεδίο εμφάνισης.

Τεχνικός Ορισμός και Σύνθεση LCM

Η μονάδα LCM (LCD Module) είναι μια εξαιρετικά ολοκληρωμένη λύση οθόνης που συνδυάζει οργανικά συσκευές οθόνης υγρών κρυστάλλων, κυκλώματα κίνησης, τσιπ ελέγχου, υποστρώματα PCB, συστήματα οπίσθιου φωτισμού και δομικά στοιχεία. Αυτός ο ενσωματωμένος σχεδιασμός όχι μόνο απλοποιεί τη διαδικασία συναρμολόγησης για OEM, αλλά, το πιο σημαντικό, εξασφαλίζει τη βέλτιστη αντιστοίχιση απόδοσης για το σύστημα οθόνης.

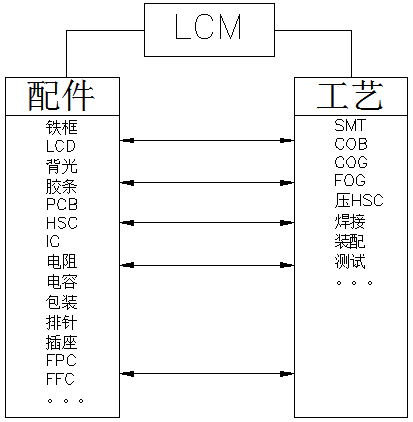

Από τεχνική άποψη, ένα τυπικό LCM περιλαμβάνει τα ακόλουθα βασικά στοιχεία:

Πυρήνας οθόνης: Οθόνη LCD και τσιπ μονάδας δίσκου

Σύστημα κυκλώματος: πλακέτα PCB, αντιστάσεις, πυκνωτές και άλλα παθητικά εξαρτήματα

Σύστημα Σύνδεσης: Εύκαμπτα κυκλώματα FPC/FFC, κεφαλίδες ακίδων και υποδοχές

Δομικό σύστημα: Μεταλλικό πλαίσιο, παρεμβύσματα, μονάδες οπίσθιου φωτισμού

Ανάλυση Βασικών Διαδικασιών Παραγωγής

Στη διαδικασία κατασκευής LCM, ο συνδυασμός διαφόρων εξειδικευμένων τεχνικών εξασφαλίζει σταθερή παραγωγή:

Διαδικασία SMT

Επιτρέπει την τοποθέτηση εξαρτημάτων υψηλής πυκνότητας, διασφαλίζοντας ακρίβεια και συνέπεια στις συνδέσεις κυκλώματος. Αυτή είναι η θεμελιώδης διαδικασία στη σύγχρονη κατασκευή ηλεκτρονικών, παρέχοντας μια σταθερή βάση κυκλώματος για την οδήγηση με οθόνη.

Διαδικασία COG

Συνδέει απευθείας το IC της μονάδας πάνω στο γυάλινο υπόστρωμα. Αυτή η διαδικασία μειώνει σημαντικά το μέγεθος της μονάδας και βελτιώνει την αξιοπιστία της σύνδεσης, καθιστώντας την κατάλληλη για εφαρμογές με αυστηρές απαιτήσεις χώρου.

Διαδικασία ΟΜΙΧΛΗΣ

Επιτυγχάνει ακριβή σύνδεση μεταξύ των εύκαμπτων κυκλωμάτων και του γυάλινου υποστρώματος. Αυτή η τεχνολογία απαιτεί εξαιρετικά υψηλή ακρίβεια ευθυγράμμισης για να εξασφαλίσει σταθερή μετάδοση σήματος.

Διαδικασία COB

Συνδέει τα IC απευθείας στο PCB και τα προστατεύει με σφράγιση ρητίνης. Αυτή η διαδικασία ενισχύει τη μηχανική αντοχή και την ικανότητα κατά των παρεμβολών της μονάδας.

Τεχνική Ανάλυση Διαφοροποιημένων Δομικών Λύσεων

Ως πυρήνας του συστήματος απεικόνισης, η δομική λύση ενός LCM καθορίζει άμεσα το πεδίο εφαρμογής και την απόδοσή του:

Βασικές λύσεις COG

LCD + COGIC: Ο πιο συμπαγής δομικός σχεδιασμός

LCD + COGIC + PIN: Παρέχει αξιόπιστη σύνδεση ακίδων

LCD + COGIC + FPC: Επιτρέπει την ευέλικτη διάταξη κυκλώματος

LCD + COGIC + HSC: Ενισχύει την αξιοπιστία του βύσματος

TAB Bonding Solution

Χρησιμοποιεί ανισότροπο αγώγιμο φιλμ για την επίτευξη σύνδεσης μεταξύ TCP και γυαλιού, παρέχοντας εξαιρετική απόδοση σε συγκεκριμένες εφαρμογές.

Λύση ενσωμάτωσης COB

Οι δεσμοί οδηγούν τα IC απευθείας στο PCB, προσφέροντας ισχυρότερη περιβαλλοντική προσαρμοστικότητα και μηχανική σταθερότητα για τη μονάδα. Σε συνδυασμό με τη λειτουργικότητα αφής (LCD + COBIC + TK), μπορεί να καλύψει τις πολύπλοκες απαιτήσεις των εφαρμογών αλληλεπίδρασης ανθρώπου-μηχανής.

Τεχνικά ζητήματα για προσαρμοσμένη ανάπτυξη

Κατά την ανάπτυξη προσαρμοσμένων οθονών LCD, πολλές τεχνικές διαστάσεις χρειάζονται ολοκληρωμένη εξέταση:

Παράμετροι απόδοσης οθόνης: Ανάλυση, βάθος χρώματος, χρόνος απόκρισης

Περιβαλλοντική προσαρμοστικότητα: Εύρος θερμοκρασίας λειτουργίας, αντοχή σε κραδασμούς

Συμβατότητα διεπαφής: Ταίριασμα με τις απαιτήσεις σήματος της κύριας πλατφόρμας ελέγχου

Δείκτες ενεργειακής απόδοσης: Ικανοποίηση του προϋπολογισμού ισχύος των τελικών προϊόντων

Μέσω του επιστημονικού σχεδιασμού σε επίπεδο συστήματος, οι προσαρμοσμένες οθόνες LCD μπορούν να ταιριάζουν απόλυτα στις τεχνικές απαιτήσεις συγκεκριμένων σεναρίων εφαρμογών, παρέχοντας διαφοροποιημένες εμπειρίες εμφάνισης για τα τελικά προϊόντα.

Τάσεις Ανάπτυξης Τεχνολογίας

Με τη συνεχή πρόοδο της τεχνολογίας οθόνης, τα LCM εξελίσσονται προς υψηλότερη ενοποίηση, χαμηλότερη κατανάλωση ενέργειας και ισχυρότερη λειτουργικότητα. Οι αναδυόμενες μονάδες αλληλεπίδρασης ανθρώπου-μηχανής HMI ενσωματώνουν σε βάθος λειτουργίες αφής, οθόνης και υπολογιστών, φέρνοντας πιο έξυπνες διαδραστικές εμπειρίες σε έξυπνες συσκευές.
