The Art of Precision Display: Αποκωδικοποίηση των βασικών τεχνικών παραμέτρων των οθονών LCD

Στη σημερινή εποχή της ταχείας ανάπτυξης έξυπνων συσκευών, η οθόνη LCD χρησιμεύει ως η βασική διεπαφή για την αλληλεπίδραση ανθρώπου-υπολογιστή και η απόδοσή της καθορίζει άμεσα την ποιότητα της εμπειρίας χρήστη. Είτε στα ηλεκτρονικά είδη ευρείας κατανάλωσης είτε στον βιομηχανικό έλεγχο, οι απαιτήσεις για την απόδοση της οθόνης γίνονται όλο και πιο αυστηρές. Ως επαγγελματίες κατασκευαστές οθονών LCD, κατανοούμε βαθιά ότι η πλήρης κατανόηση της τεχνολογίας LCD είναι το θεμέλιο για να κάνετε σωστές επιλογές και σχέδια. Αυτό το άρθρο θα αναλύσει συστηματικά τους βασικούς τεχνικούς δείκτες που καθορίζουν την ποιότητα μιας μονάδας LCD.

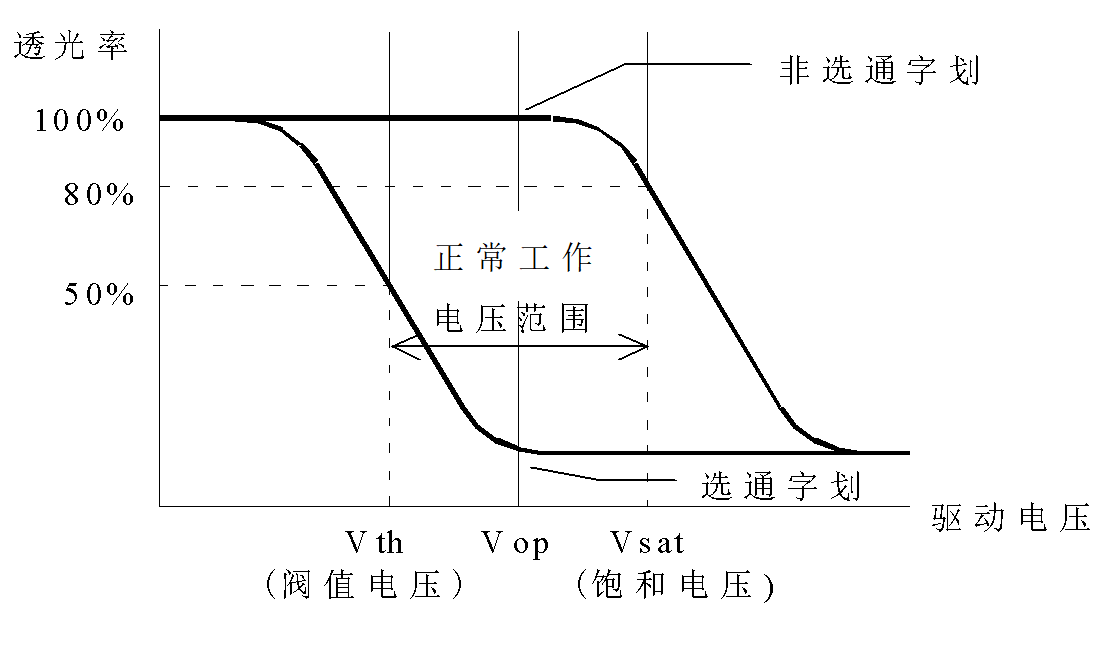

1. Χαρακτηριστικό Ηλεκτρο-οπτικής Απόκρισης: Η φυσική βάση του ελέγχου της οθόνης

Το χαρακτηριστικό ηλεκτροοπτικής απόκρισης είναι ο φυσικός πυρήνας της τεχνολογίας οθόνης υγρών κρυστάλλων. Περιγράφει με ακρίβεια τη λειτουργική σχέση μεταξύ της μετάδοσης μιας οθόνης LCD και της εφαρμοζόμενης τάσης οδήγησης. Αυτή η μη γραμμική χαρακτηριστική καμπύλη είναι η βάση για την επίτευξη επιπέδων κλίμακας του γκρι και εμφάνιση εικόνας. Μια καλά βελτιστοποιημένη ηλεκτροοπτική απόκριση σημαίνει χαμηλότερη τάση οδήγησης, υψηλότερο λόγο αντίθεσης και ακριβέστερη αναπαραγωγή χρωμάτων—είναι το σημείο εκκίνησης για όλα τα σχέδια οθονών υψηλής τεχνολογίας.

2. Αναλογία αντίθεσης: Το κύριο στοιχείο της οπτικής διαύγειας

Ο λόγος αντίθεσης, που ορίζεται ως ο λόγος φωτεινότητας μεταξύ της κατάστασης ΕΝΕΡΓΟΠΟΙΗΣΗΣ (ενεργή) και της κατάστασης OFF (ανενεργής), είναι η κύρια παράμετρος για την εκτίμηση της ευκρίνειας και του βάθους της εικόνας. Συνήθως, όταν η αναλογία αντίθεσης υπερβαίνει το 5:1, το ανθρώπινο μάτι αντιλαμβάνεται μια καθαρή εικόνα. Ωστόσο, ο λόγος αντίθεσης μιας LCD είναι μια δυναμική μεταβλητή. Εξαρτάται σε μεγάλο βαθμό από τη γωνία θέασης και το φως του περιβάλλοντος, το οποίο οδηγεί στην επόμενη βασική μέτρηση - χαρακτηριστικά γωνίας θέασης.

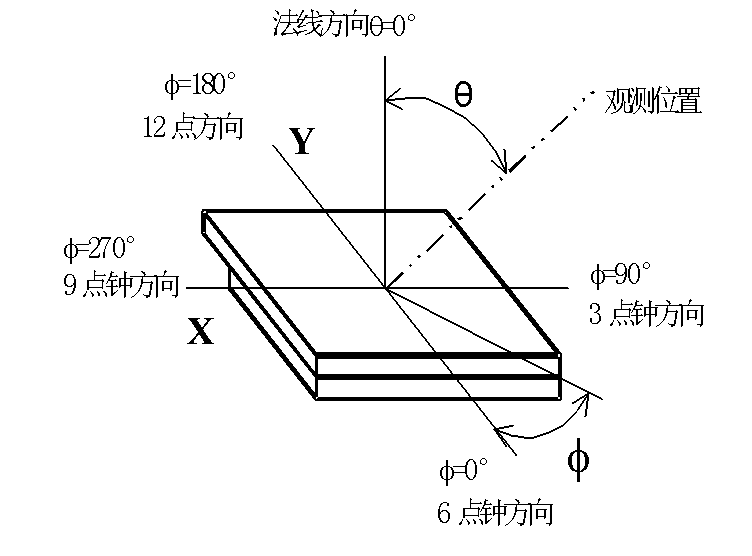

3. Εύρος γωνίας θέασης: Η ακριβής συνέργεια της μοριακής ευθυγράμμισης και της οπτικής

Το εύρος γωνίας θέασης είναι μια ολοκληρωμένη ένδειξη που αξιολογεί την ικανότητα μιας μονάδας LCD να διατηρεί την ποιότητα της οθόνης όταν την προβάλλεται εκτός άξονα. Δεν είναι μια σταθερή τιμή, αλλά ορίζεται από τη γωνία του χωρικού κώνου εντός της οποίας ο λόγος αντίθεσης μειώνεται σε ένα αποδεκτό κατώτερο όριο (π.χ., 5:1). Η ουσία του έγκειται στη σύνθετη αλληλεπίδραση μεταξύ του προσανατολισμού των μορίων υγρών κρυστάλλων και της κατάστασης πόλωσης του προσπίπτοντος φωτός.

Τεχνικό βάθος:

Η λειτουργία καθορίζει τα όρια:Οι διαφορετικοί τρόποι λειτουργίας υγρών κρυστάλλων (TN, HTN, STN) είναι θεμελιωδώς διαφορετικά σχέδια μοριακής ευθυγράμμισης και γωνίας συστροφής. Η λειτουργία TN έχει τη στενότερη γωνία θέασης, ενώ η λειτουργία STN, μέσω υψηλών γωνιών περιστροφής 180°-270°, επιτυγχάνει μια πιο απότομη ηλεκτροοπτική καμπύλη και μια ευρύτερη γωνία θέασης. Για παράδειγμα, η θετική λειτουργία STN μπορεί να διατηρήσει εξαιρετική ορατότητα σε ένα σχεδόν ημισφαιρικό εύρος, ένας βασικός λόγος για την επικράτηση της σε βιομηχανικά όργανα και δημόσιες οθόνες.

Περιορισμός γραμμών οδηγού (Πολλαπλώνοντας):Σε οθόνες LCD που χρησιμοποιούν πολυπλεξία οδήγησης, καθώς αυξάνεται ο αριθμός των γραμμών οδήγησης (γραμμές COM), η πραγματική αναλογία τάσης που εφαρμόζεται στα pixel μειώνεται. Αυτή η ηλεκτρική μη-ιδανικότητα οδηγεί άμεσα σε συρρίκνωση της απόδοσης της γωνίας θέασης. Επομένως, για οθόνες τμημάτων χαρακτήρων υψηλής ανάλυσης, η γωνία θέασης συχνά γίνεται βασικός συμβιβασμός με το σχήμα οδήγησης.

Για εφαρμογές με απαιτήσεις σταθερής γωνίας θέασης, μια προσαρμοσμένη οθόνη LCD προσφέρει τη βέλτιστη λύση. Οι επαγγελματίες κατασκευαστές οθονών LCD μπορούν να «κατευθύνουν» τη βέλτιστη γωνία θέασης προς την περιοχή παρατήρησης στόχου προσαρμόζοντας παραμέτρους όπως η κατεύθυνση του στρώματος ευθυγράμμισης και βελτιστοποιώντας το κενό κυψέλης και το προϊόν διπλής διάθλασης (Δn·d), μεγιστοποιώντας έτσι τη χρήση των πόρων της οθόνης.

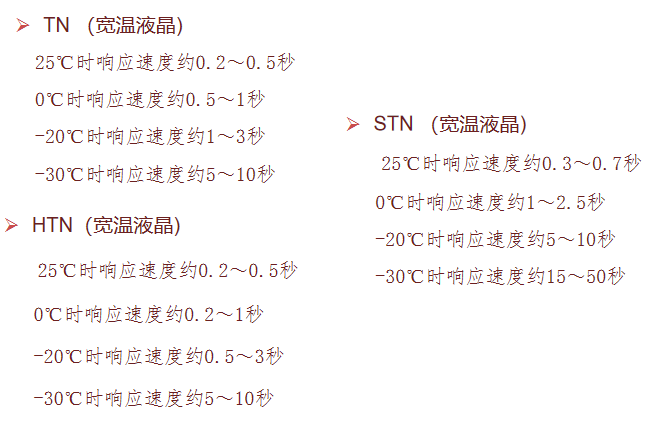

4. Ταχύτητα απόκρισης: Η εξάρτηση από τη θερμοκρασία της δυναμικής απόκρισης

Η ταχύτητα απόκρισης, συμπεριλαμβανομένου του χρόνου ανόδου (Tr) και του χρόνου πτώσης (Tf), μετρά πόσο γρήγορα μια οθόνη LCD ανταποκρίνεται στα σήματα. Οι ρεολογικές ιδιότητες των υγρών κρυστάλλων καθορίζουν την ισχυρή τους εξάρτηση από τη θερμοκρασία: όσο χαμηλότερη είναι η θερμοκρασία, τόσο υψηλότερο είναι το ιξώδες των υγρών κρυστάλλων και τόσο πιο αργή είναι η ταχύτητα απόκρισης.

Απόδοση θερμοκρασίας δωματίου: Στους 25°C, ο χρόνος απόκρισης των προϊόντων TN/HTN κυμαίνεται συνήθως από 150-300 χιλιοστά του δευτερολέπτου, ενώ τα προϊόντα STN, λόγω των μεγαλύτερων μοριακών γωνιών συστροφής τους, είναι ελαφρώς πιο αργά, περίπου 200-350 χιλιοστά του δευτερολέπτου. Αυτό είναι αρκετό για τις περισσότερες ανάγκες στατικής ή αργής ανανέωσης οθόνης.

Πρόκληση ευρείας θερμοκρασίας: Σε σενάρια εφαρμογής ευρείας θερμοκρασίας, η καθυστέρηση απόκρισης σε χαμηλές θερμοκρασίες δεν μπορεί να αγνοηθεί. Για παράδειγμα, μια μονάδα TN LCD ευρείας θερμοκρασίας μπορεί να έχει χρόνο απόκρισης έως και 10 δευτερόλεπτα στους -30°C, προκαλώντας σοβαρές κηλίδες στην εικόνα. Αυτό απαιτεί από τους κατασκευαστές οθονών LCD να επιλέγουν προσεκτικά υλικά υγρών κρυστάλλων και να προσαρμόζουν τις παραμέτρους οδήγησης για το εύρος θερμοκρασίας λειτουργίας του στόχου, ώστε να διασφαλίζουν την απόδοση απόκρισης που μπορεί να χρησιμοποιηθεί ακόμα και κάτω από ακραίες συνθήκες.

5. Κατανάλωση ισχύος: Η φιλοσοφία της απόδοσης συστήματος σε επίπεδο Microamp

Η χαμηλή κατανάλωση ενέργειας είναι ο ακρογωνιαίος λίθος της κυριαρχίας της τεχνολογίας LCD στην αγορά φορητών συσκευών. Η συνολική κατανάλωση ενέργειας μιας μονάδας LCD αποτελείται κυρίως από τη χωρητική φόρτιση/εκφόρτιση του κυκλώματος κίνησης και τη διηλεκτρική απώλεια του υλικού υγρών κρυστάλλων. Μεταξύ αυτών, η μεγάλη ειδική αντίσταση του ίδιου του υλικού υγρών κρυστάλλων είναι το κλειδί για τη διατήρηση εξαιρετικά χαμηλής στατικής κατανάλωσης ενέργειας. Εάν το υλικό μολυνθεί, προκαλώντας πτώση της ειδικής αντίστασης, η κατανάλωση ενέργειας μπορεί να αυξηθεί ασυνήθιστα. Επομένως, ο εξαιρετικός έλεγχος κατανάλωσης ενέργειας αντικατοπτρίζει τον ακραίο έλεγχο των κατασκευαστών οθονών LCD στην καθαρότητα του υλικού και τις διαδικασίες παραγωγής, διασφαλίζοντας ότι η οθόνη LCD που λαμβάνετε διατηρεί σταθερά το πλεονέκτημα της κατανάλωσης ενέργειας σε επίπεδο microamp σε όλο τον κύκλο ζωής της.

Σύναψη

Στο σημερινό τοπίο όπου τα τυπικά προϊόντα συχνά αποτυγχάνουν να ανταποκριθούν απόλυτα σε συγκεκριμένες απαιτήσεις, οι προσαρμοσμένες οθόνες LCD έχουν γίνει το κλειδί για την επίτευξη της διαφοροποίησης των προϊόντων. Συνεργαζόμενοι με τεχνικά εμπεριστατωμένους κατασκευαστές οθονών LCD για να συνδέσετε σε βάθος τις βασικές τεχνικές παραμέτρους που αναφέρονται παραπάνω με το σενάριο της εφαρμογής σας, μπορείτε να αναπτύξετε μια μονάδα LCD που βρίσκει τη βέλτιστη ισορροπία μεταξύ γωνίας θέασης, κατανάλωσης ενέργειας, απόδοσης θερμοκρασίας και κόστους, προσφέροντας τελικά μια άψογη οπτική εμπειρία στο προϊόν σας.

Διάταξη χωρητικότητας και ευκαιρίες αγοράς

Ιδρύθηκε στο Shenzhen το 2010, η CNK Electronics (CNK εν συντομία) επέκτεινε το κορυφαίο εργοστάσιο παγκοσμίως στο Longyan, Fujian το 2019. Είναι μια εξειδικευμένη και καινοτόμος επιχείρηση που ειδικεύεται στο σχεδιασμό, την ανάπτυξη, την παραγωγή και τις πωλήσεις προϊόντων προβολής. Η CNK παρέχει στους πελάτες μια πλήρη γκάμα οικονομικών μονάδων οθόνης μικρού και μεσαίου μεγέθους, λύσεων και υπηρεσιών εξαιρετικής ποιότητας παγκοσμίως. Προσανατολισμένη στην τεχνολογία και την υψηλή ποιότητα, η CNK διατηρεί τη βιώσιμη ανάπτυξη, εργάζεται για να προσφέρει στους πελάτες καλύτερες και σταθερές υπηρεσίες.
