LCM Conductive Elastomer Connectors: Η "Εύκαμπτη γέφυρα" για ηλεκτρονικές συνδέσεις ακριβείας

Μεταξύ της μονάδας οθόνης υγρών κρυστάλλων (LCM) και της πλακέτας τυπωμένου κυκλώματος (PCB) βρίσκεται ένας αόρατος αλλά ζωτικής σημασίας "πληροφοριακός δρόμος" - η αγώγιμη σύνδεση ελαστομερούς LCM, κοινώς γνωστή ως "Λωρίδα Ζέβρας". Με τη μοναδική του δομή και την εξαιρετική του απόδοση, λειτουργεί ως ο ακρογωνιαίος λίθος για σταθερές και αποτελεσματικές συνδέσεις σε σύγχρονες ηλεκτρονικές συσκευές.

Περίπλοκη δομή, σταθερή μετάδοση

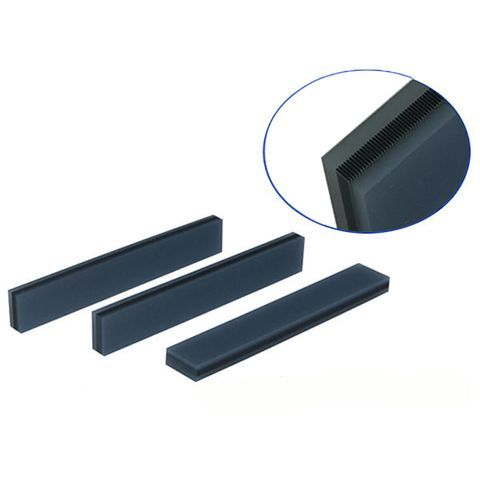

Αυτή δεν είναι μια συνηθισμένη ταινία. Διαθέτει μια ακριβή, εναλλασσόμενη δομή στρώσεων από αγώγιμο καουτσούκ σιλικόνης και μονωτικό καουτσούκ σιλικόνης, ωριμασμένο σε μορφή. Αυτό δημιουργεί αμέτρητα παράλληλα, με ακρίβεια αγώγιμα κανάλια (που μοιάζουν με λωρίδες ζέβρας). Αυτός ο σχεδιασμός του επιτρέπει να χειρίζεται τέλεια τη μετάδοση ρεύματος και σήματος μεταξύ της LCD και του PCB, ενώ προσφέρει την εγγενή αντοχή σε κραδασμούς και παραμόρφωση των υλικών από καουτσούκ, εξασφαλίζοντας μακροχρόνιες, σταθερές και αξιόπιστες συνδέσεις.

Αποτελεσματική Συναρμολόγηση, Βελτιστοποίηση Κόστους

Σε σύγκριση με τους συνδετήρες συγκόλλησης ή πείρου, η συναρμολόγηση με αγώγιμους ελαστομερείς συνδέσμους μοιάζει με "σύνδεση με ένα κλικ" - απαιτεί μόνο ακριβή τοποθέτηση και εφαρμογή κατάλληλης πίεσης. Αυτό απλοποιεί σε μεγάλο βαθμό τις διαδικασίες παραγωγής, ενισχύει την αυτοματοποίηση και την αποδοτικότητα της παραγωγής και μειώνει σημαντικά το κόστος συναρμολόγησης, καθιστώντας την ιδανική επιλογή για μαζική παραγωγή.

Βασικά κριτήρια επιλογής: Οι παράμετροι υπαγορεύουν την επιτυχία

Για να αξιοποιήσετε πλήρως την απόδοσή του, η ακριβής επιλογή είναι ζωτικής σημασίας:

Οι δύο πρωταθλητές υλικού:

Στερεά σιλικόνη: Η οικονομική επιλογή. Μέτρια ελαστικότητα (σκληρότητα 35°~45°). Απαιτεί προσοχή σε αντιστατικά μέτρα και πρόληψη παραμορφώσεων κατά τη διάρκεια της αποστολής.

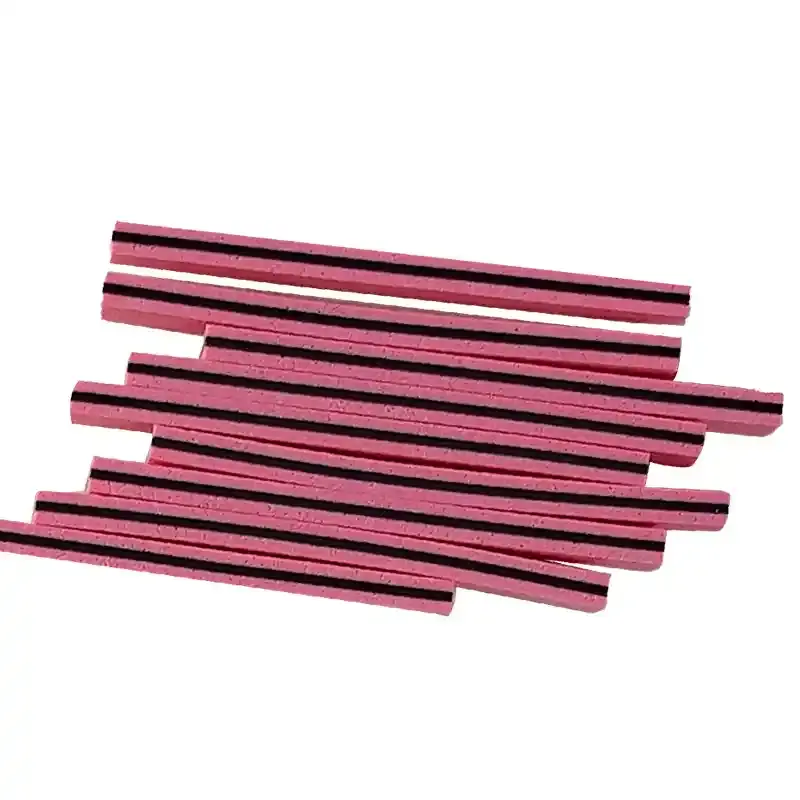

Αφρώδης σιλικόνη (Αφρώδης καουτσούκ): Μαλακή και ανθεκτική στη μόλυνση (σκληρότητα 20°~30°). Εξαιρετική αντοχή στην παραμόρφωση. Απαιτεί έμφαση στην προστασία από την υγρασία. (Η σκληρότητα του αγώγιμου στρώματος άνθρακα του πυρήνα και για τα δύο είναι 65°~75°).

Βασικές διαστάσεις και ηλεκτρικές παράμετροι:

Pitch (0,05/0,1/0,18mm): Ο χρυσός κανόνας! Βεβαιωθείτε ότι κάθε επίθεμα PCB καλύπτεται από τουλάχιστον 3 αγώγιμα στρώματα (4-5 στρώσεις συνιστώνται για βήμα 0,05 mm). Αυτό είναι το θεμέλιο για την ακεραιότητα του σήματος.

Πλάτος αγώγιμου στρώματος (0,4~1,0 mm): Επηρεάζει τη συνολική σκληρότητα και το ύψος του συνδετήρα. Γενικός κανόνας: Πλάτος σύνδεσης ≤2,0 mm ζεύγη με αγώγιμο στρώμα 0,6 mm. ≥2,0mm ζεύγη με 0,8mm.

Γωνία κλίσης (Κλίση αγώγιμου στρώματος): Τυπικά ελέγχεται σε ≤2°.

Ύψος (Κρίσιμο!): Τύπος υπολογισμού: Ύψος συνδετήρα = h × (1 + Αναλογία συμπίεσης). h είναι το θεωρητικό κενό μεταξύ του σκαλοπατιού της οθόνης LCD και της επάνω επιφάνειας του PCB μετά τη συναρμολόγηση (h = Ύψος επιφάνειας PCB - Πάχος μεταλλικού πλαισίου - Ύψος νευρώσεων - Πάχος LCD ITO).

Αναλογία συμπίεσης (Lifeline!): Διατηρήστε αυστηρά 10%~15%! Κάτω από 10% υπάρχει κίνδυνος κακής επαφής και ασταθούς αντίστασης. άνω του 15% μπορεί να συνθλίψει τον σύνδεσμο ή να παραμορφώσει το PCB, προκαλώντας αστοχίες ή ζημιά στη συναρμολόγηση.

Ηλεκτρική απόδοση: Η αντίσταση αγώγιμου στρώματος πρέπει να είναι εξαιρετικά χαμηλή (π.χ. τύπος YET ≤1,1 Ω·cm) και η ειδική αντίσταση μονωτικού στρώματος εξαιρετικά υψηλή (≥10^12 Ω·cm), εξασφαλίζοντας αποτελεσματική αγωγιμότητα και τέλεια απομόνωση.

Ευρεία Εφαρμογές, Πανταχού Παρουσία

Από αριθμομηχανές τσέπης, έξυπνους μετρητές και οθόνες ιατρικών οθονών, έως οθόνες αυτοκινήτου, διεπαφές βιομηχανικού ελέγχου και συσκευές επικοινωνίας, οι αγώγιμες ελαστομερείς υποδοχές LCM, με το συμπαγές μέγεθος, την υψηλή αξιοπιστία και την εύκολη συναρμολόγηση, χρησιμεύουν ως οι «αφανείς ήρωες» που φωτίζουν τις οθόνες σε αμέτρητες ηλεκτρονικές συσκευές.

Σύναψη

Μια μικρή Zebra Strip φέρει σημαντικές συνδέσεις. Η βαθιά κατανόηση των ιδιοτήτων των υλικών του και ο ακριβής έλεγχος των βασικών παραμέτρων (ιδιαίτερα ο κανόνας κάλυψης Pitch, το εύρος του λόγου συμπίεσης και ο υπολογισμός του ύψους) είναι κεντρικής σημασίας για τη διασφάλιση σταθερής απόδοσης οθόνης και μακροχρόνιας λειτουργίας των ηλεκτρονικών συσκευών. Επιλέξτε μια επαγγελματική και αξιόπιστη αγώγιμη λύση σύνδεσης ελαστομερούς για να εμφυσήσετε σταθερότητα στις ηλεκτρονικές συνδέσεις ακριβείας σας!
