Σχεδίαση οδήγησης με οπίσθιο φωτισμό: Κρίσιμες λεπτομέρειες για την ποιότητα της οθόνης φωτισμού

Στον κόσμο των οθονών LCD, είτε πρόκειται για μια μονόχρωμη οθόνη με καθαρές πληροφορίες είτε για μια ζωντανή έγχρωμη οθόνη, ο οπίσθιος φωτισμός είναι η ψυχή της οπτικής του παρουσίασης. Ωστόσο, η οδήγηση με οπίσθιο φωτισμό είναι πολύ πιο περίπλοκη από την απλή "ενεργοποίηση για φως". Η παραμέληση των λεπτομερειών σχεδίασης μπορεί να οδηγήσει σε ανομοιόμορφη φωτεινότητα και υποβαθμισμένη εμπειρία χρήστη στην καλύτερη περίπτωση ή σε μείωση της διάρκειας ζωής της οθόνης στη χειρότερη. Αυτό το άρθρο εμβαθύνει στις βασικές αρχές του σχεδιασμού οδήγησης με οπίσθιο φωτισμό, δίνοντας τη δυνατότητα στους μηχανικούς να δημιουργήσουν σταθερές και αξιόπιστες λύσεις οθόνης.

1. Οδήγηση σταθερού ρεύματος: Το θεμέλιο της ομοιομορφίας φωτεινότητας

Τα LED οπίσθιου φωτισμού πρέπει να κινούνται με σταθερή πηγή ρεύματος! Αυτό είναι υψίστης σημασίας για την επίλυση του ζητήματος της "ασυνεπούς φωτεινότητας σε διαφορετικές μονάδες υπό την ίδια τάση." Οι λυχνίες LED παρουσιάζουν εγγενώς διακυμάνσεις στην τάση προς τα εμπρός (Vf) (τυπική τιμή ενός LED: 2,7-3,2V). Κάτω από σταθερή τάση, οι λυχνίες LED με ελαφρώς χαμηλότερο Vf θα αντλούν περισσότερο ρεύμα, με αποτέλεσμα υψηλότερη φωτεινότητα, ενώ εκείνες με υψηλότερη Vf θα είναι πιο αμυδρά. Η οδήγηση σταθερού ρεύματος ελέγχει με ακρίβεια το ρεύμα μέσω κάθε LED (συνήθως 15-20 mA), διασφαλίζοντας ομοιομορφία στις μονόχρωμες οθόνες και ακριβή αναπαραγωγή χρωμάτων στις έγχρωμες οθόνες.

2. Έλεγχος χρονισμού: Αποτροπή "Ghosting" και "Flickering"

Όταν μια οθόνη LCD ενεργοποιείται ή αφυπνίζεται από τον ύπνο, οι εσωτερικοί της υγροί κρύσταλλοι απαιτούν χρόνο απόκρισης και δεν φτάνουν αμέσως σε σταθερή κατάσταση οθόνης. Η άμεση ενεργοποίηση του οπίσθιου φωτισμού υπό αυτές τις συνθήκες προκαλεί στους χρήστες να βλέπουν χαοτικό «φαντάσματα» ή ασταθές τρεμόπαιγμα. Οι βασικοί κανόνες σχεδιασμού είναι:

Ενεργοποίηση/Αφύπνιση: Ο οπίσθιος φωτισμός πρέπει να ενεργοποιείται μόνο αφού η οθόνη έχει ανανεωθεί τουλάχιστον 30 καρέ και σταθεροποιηθεί. Αυτό διασφαλίζει ότι οι χρήστες βλέπουν μια σταθερή, καθαρή αρχική εικόνα.

Απενεργοποίηση/Αναστολή λειτουργίας: Τηρείτε αυστηρά τη σειρά: πρώτα απενεργοποιήστε τον οπίσθιο φωτισμό, στη συνέχεια απενεργοποιήστε το σήμα της οθόνης και διακόψτε την παροχή ρεύματος στην οθόνη προβολής. Η αντιστροφή αυτής της ακολουθίας μπορεί να προκαλέσει μη φυσιολογικά φωτεινά μπαλώματα ή τεχνουργήματα "φαντάσματα" κατά τη διάρκεια του τερματισμού λειτουργίας.

3. Σχεδιασμός κυκλώματος & Υπολογισμός παραμέτρων: Εξισορρόπηση ασφάλειας και απόδοσης

Οι κοινές τοπολογίες κυκλωμάτων μετάδοσης κίνησης περιλαμβάνουν:

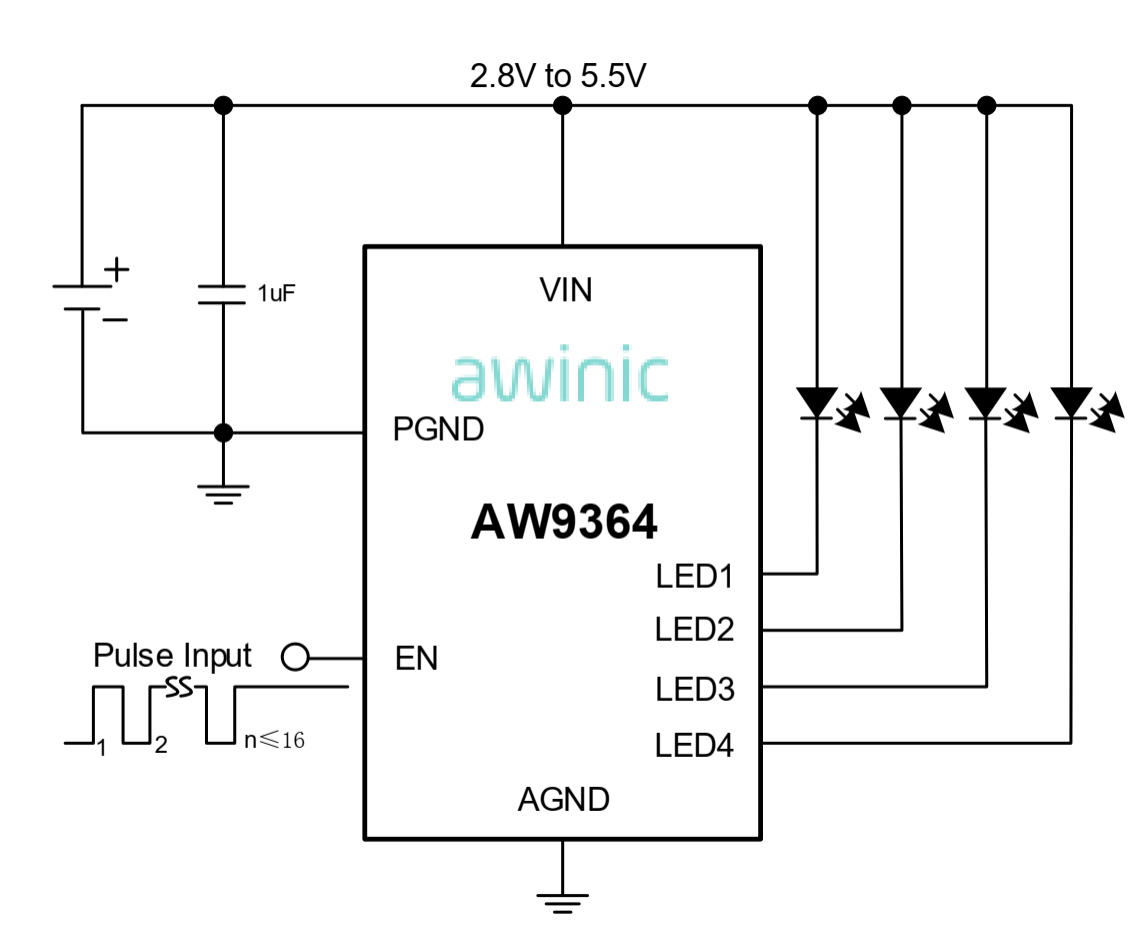

Single-LED Parallel Drive: Σχετικά απλή σχεδίαση με καλό πλεονασμό (η αστοχία ενός LED δεν επηρεάζει το σύνολο). Ωστόσο, η συνολική ζήτηση ρεύματος μετάδοσης κίνησης είναι υψηλή (π.χ. 8 LED παράλληλα απαιτούν 120-160mA @ 20mA/LED).

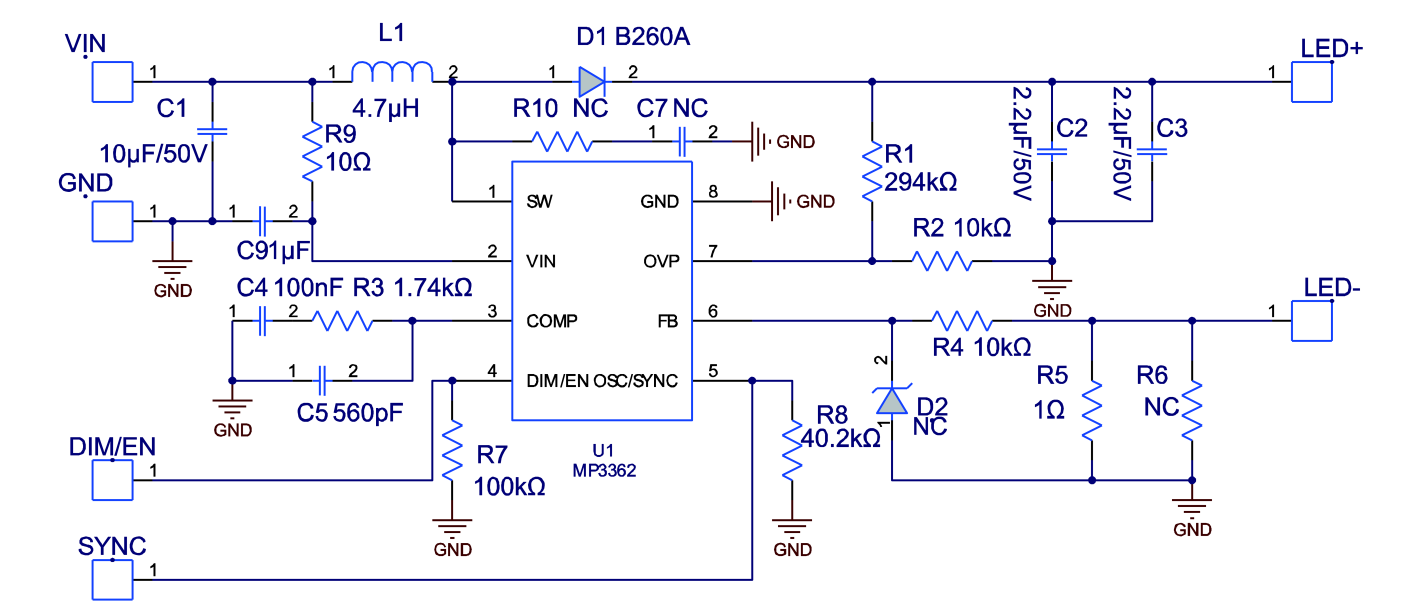

Multi-String Series-Parallel Drive: Πιο αποτελεσματική, κατάλληλη για μεσαίες έως μεγάλες οθόνες LCD. Θεωρήσεις σχεδιασμού:

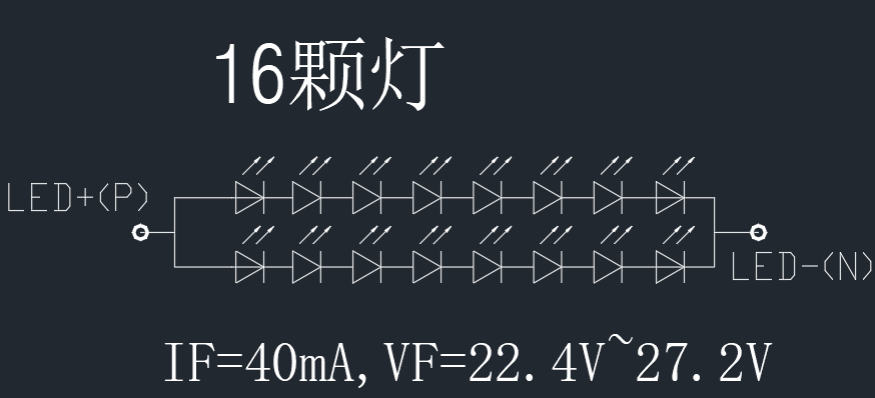

Τάση σειράς: Συνολική τάση ανά συμβολοσειρά LED = Μονό LED Vf * Αριθμός σε σειρά. Παράδειγμα: 8 LED σε σειρά απαιτούν τάση κίνησης ≥ 3,2V * 8 = 25,6V (εξετάστε το περιθώριο).

Παράλληλο ρεύμα: Συνολικό ρεύμα μονάδας = Ρεύμα ανά συμβολοσειρά * Αριθμός παράλληλων συμβολοσειρών. Παράδειγμα: 2 χορδές παράλληλα, 20 mA ανά συμβολοσειρά, συνολικό ρεύμα = 20 mA * 2 = 40 mA.

Περιθώρια ασφαλείας: Σχεδιάστε την τάση εξόδου να μην υπερβαίνει τα 36 V (κοινή εξαιρετικά χαμηλή τάση ασφαλείας - SELV - όριο). Το συνολικό ρεύμα κίνησης δεν πρέπει να υπερβαίνει τα 300 mA (απόδοση εξισορρόπησης και επιλογή εξαρτημάτων).

Σύναψη

Μια εξαιρετική εμπειρία Οθόνης Οθόνης ξεκινά με ακριβή σχεδίαση οδήγησης με οπίσθιο φωτισμό. Είτε για ευαίσθητες στο κόστος μονόχρωμες οθόνες είτε για οπτικά απαιτητικές έγχρωμες οθόνες, η βαθιά κατανόηση και εφαρμογή αρχών οδήγησης σταθερού ρεύματος, ο αυστηρός έλεγχος της αλληλουχίας ισχύος, ο ακριβής υπολογισμός των παράλληλων σειρών παραμέτρων και η τήρηση των προτύπων ασφαλείας είναι απαραίτητα βήματα για τη δημιουργία προϊόντων προβολής υψηλής ποιότητας και μεγάλης διάρκειας. Αυτές οι φαινομενικά δευτερεύουσες «λεπτομέρειες» είναι ακριβώς οι κρίσιμοι παράγοντες που καθορίζουν την απόλυτη ποιότητα της οθόνης προβολής και την ικανοποίηση του χρήστη.
