Προδιαγραφές σχεδίασης διάταξης καλωδίου FPC: Αποτροπή θραύσης, διακοπτόμενη επαφή και διασφάλιση σταθερής μετάδοσης οθόνης HD

Στην εποχή των έξυπνων συσκευών που επιδιώκουν τις απόλυτες οπτικές εμπειρίες, η ποιότητα οθόνης υψηλής ευκρίνειας είναι κρίσιμης σημασίας. Ωστόσο, τα δεδομένα υποδεικνύουν ότι ένα σημαντικό μέρος των αστοχιών της οθόνης προέρχεται από ζητήματα μετάδοσης σήματος. Ως "σωσίβιο" των δεδομένων, ο ορθολογικός σχεδιασμός της διάταξης των καλωδίων FPC καθορίζει άμεσα την αξιοπιστία του προϊόντος και την εμπειρία του χρήστη. Για να αποφύγετε κοινές παγίδες, τηρήστε τις ακόλουθες βασικές προδιαγραφές σχεδιασμού και κρίσιμες εκτιμήσεις:

Προδιαγραφές βασικού σχεδιασμού: Βασικές αρχές για βελτιωμένη αξιοπιστία καλωδίων

Κάμψη ακριβείας για αποφυγή θραύσης καλωδίου:

Ελάχιστη ακτίνα κάμψης: Πρέπει να είναι ≥5 mm κατά την κάμψη του καλωδίου. Οι μικρότερες ακτίνες προκαλούν υπερβολική πίεση στους εσωτερικούς αγωγούς, αυξάνοντας σημαντικά τον κίνδυνο θραύσης.

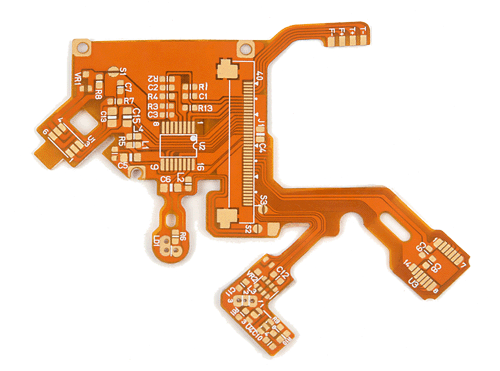

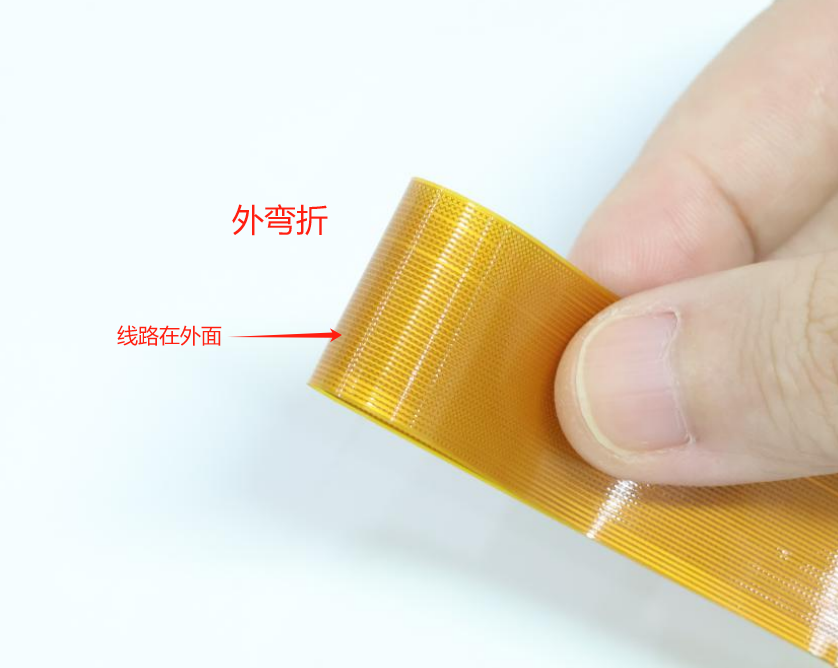

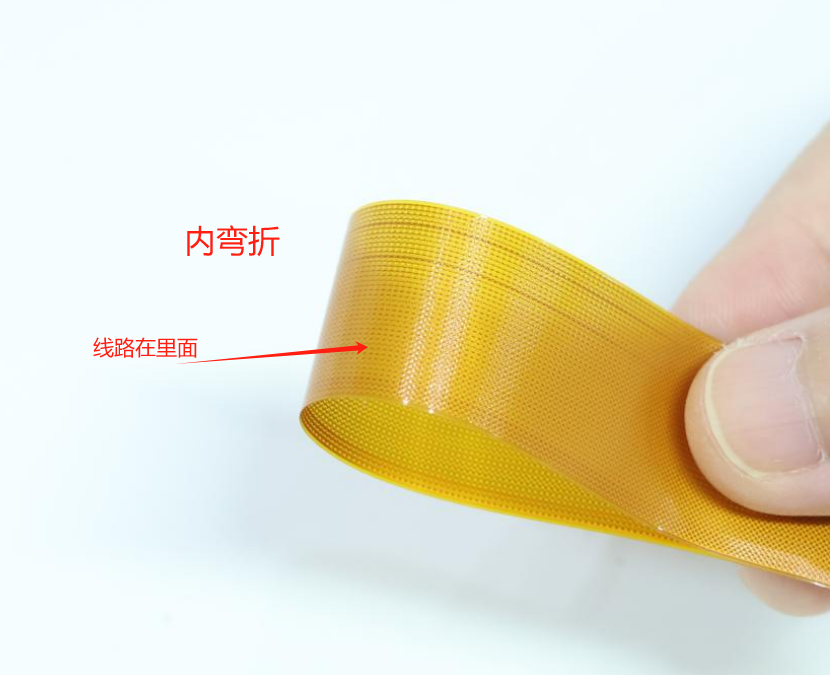

Προτιμώμενη κατεύθυνση κάμψης: Δώστε προτεραιότητα στις εσωτερικές κάμψεις έναντι των εξωτερικών. Οι εξωτερικές κάμψεις υποβάλλουν τους αγωγούς σε δυνάμεις εφελκυσμού, μειώνοντας τη διάρκεια ζωής του καλωδίου.

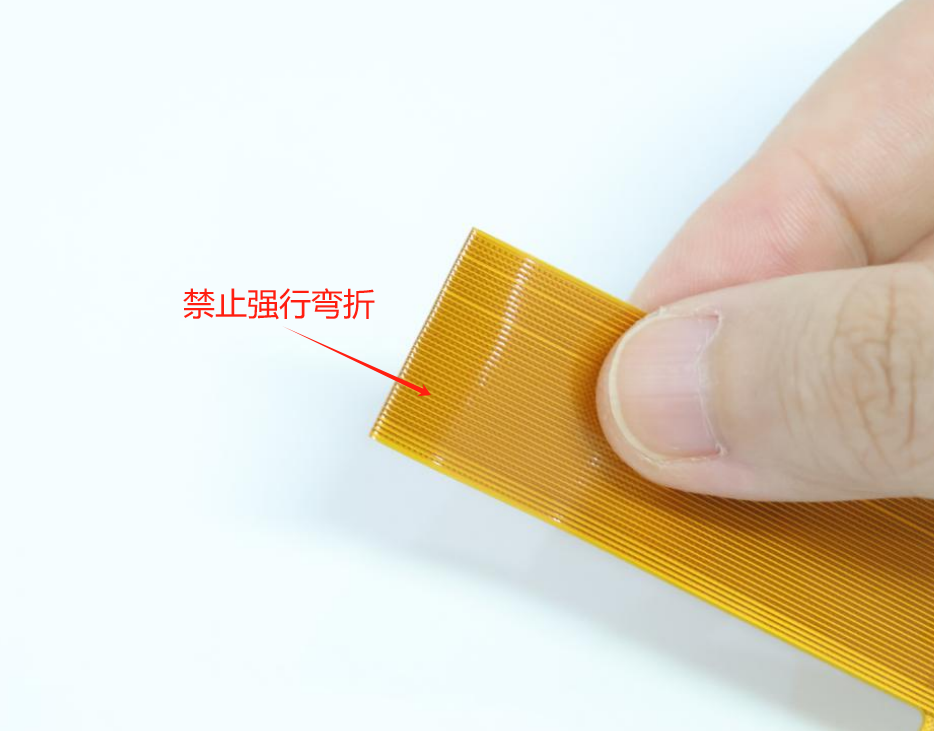

Αποφύγετε την επαναλαμβανόμενη κάμψη: Περιορίστε αυστηρά τις πολλαπλές στροφές στην ίδια θέση. Στοχεύστε σε μεμονωμένες, ακριβείς λειτουργίες κάμψης.

Σημείωση σχεδίασης: Η μικροσκοπική βλάβη κάμψης είναι συχνά η κρυφή αιτία των αστοχιών παρτίδας.

Ασφαλής στερέωση για την εξάλειψη των παρεμβολών κραδασμών:

Η λειτουργική δόνηση είναι ένας σημαντικός αντίπαλος για την αξιοπιστία του καλωδίου, που οδηγεί σε διακοπτόμενη επαφή και αστάθεια του σήματος του βύσματος.

Αποτελεσματική λύση: Χρησιμοποιήστε κολλητική ταινία υψηλής αξιοπιστίας ευαίσθητη στην πίεση για να στερεώσετε σταθερά τη διαδρομή του καλωδίου σε πολλά σημεία. Αυτό είναι ένα εξαιρετικά οικονομικό μέτρο για την πρόληψη αστοχιών που σχετίζονται με κραδασμούς.

Βελτιστοποιημένο μήκος για ακεραιότητα σήματος υψηλής ταχύτητας:

Με τον πολλαπλασιασμό των οθονών υψηλής ανάλυσης 4K/8K, οι όγκοι μετάδοσης δεδομένων FPC αυξάνονται, καθιστώντας το μήκος του καλωδίου κρίσιμο για την ποιότητα του σήματος.

Συνιστώμενο πρότυπο: Τα καλώδια μετάδοσης δεδομένων οθόνης πρέπει να είναι ≤10 cm. Οι μικρές αποστάσεις εξασφαλίζουν μετάδοση υψηλής ταχύτητας και χαμηλών απωλειών.

Πρωτόκολλο εκτεταμένου μήκους: Εάν οι δομικοί περιορισμοί απαιτούν καλώδια 20–30 cm, η αυστηρή επικύρωση παρτίδας είναι υποχρεωτική για την επαλήθευση της ακεραιότητας, της σταθερότητας και της συμμόρφωσης με την απόδοση του σήματος.

Κρίσιμες εκτιμήσεις:

 Αποφυγή ζημιών στην οθόνη και λειτουργικών περιορισμών

Κανόνας προστασίας οθόνης TFT: Δεν επιτρέπεται καμία απολύτως μηχανική καταπόνηση στην οθόνη! Η εξωτερική δύναμη ή πίεση προκαλεί μη αναστρέψιμα ελαττώματα «Mura» (θολώματα).

Περιορισμοί περιστροφής οθόνης:

Αναλύσεις ≤320x480:

Συνήθως ενσωματώστε πλήρη μνήμη RAM, υποστηρίζοντας γενικά περιστροφή εικόνας 90° (επιτρέπει ευέλικτες διατάξεις και βελτιστοποίηση ισχύος).

Αναλύσεις >320x480:

 Λόγω έλλειψης ή περιορισμένης εσωτερικής μνήμης RAM, η περιστροφή 90° γενικά δεν υποστηρίζεται. Η υποστήριξη για συγκεκριμένο μοντέλο πρέπει να επιβεβαιωθεί με την FAE μας!

Λειτουργία κατοπτρισμού εικόνας: Οι περισσότερες οθόνες υποστηρίζουν κατακόρυφο/οριζόντιο κατοπτρισμό εικόνας μέσω εντολών υλικού (jumpers) ή λογισμικού. Οι μέθοδοι υλοποίησης και η συμβατότητα του μοντέλου πρέπει να επιβεβαιωθούν με την FAE μας!
